Puertas de la lógica del diodo - y y o

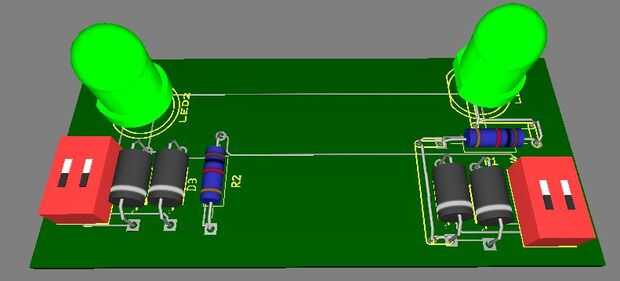

En este Instructable construimos circuitos DRL. Lógica del diodo resistencia

Los diodos pueden realizar operaciones de lógica digital y conmutación. Sesgo hacia adelante y hacia atrás cambiar un diodo entre los Estados de alta y baja impedancia, respectivamente. Para que puede servir como un interruptor.

Lógica de diodos pueden realizar funciones de lógica digital: Y, y o. Lógica del diodo fue utilizado en las computadoras tempranas de digital. Sólo encuentra aplicación limitada hoy en día. A veces es conveniente una puerta sola lógica de unos diodos de moda.

proyecto de 10-15 minutos!

Etiquetas: DRL, Compuerta lógica, Multisim, Ultiboard, Lógica digital, Y la puerta, O puerta, Circuito de diodo Resistor, Básico Digital
