Puertas de la lógica del diodo - y y o (2 / 4 paso)

Paso 2: Construcción de los circuitos

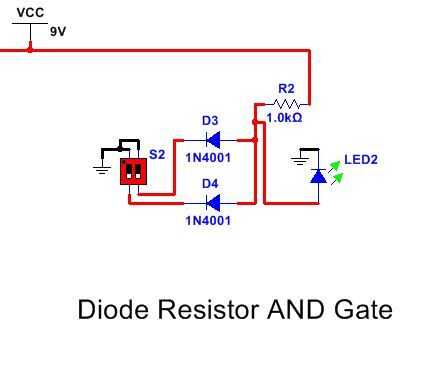

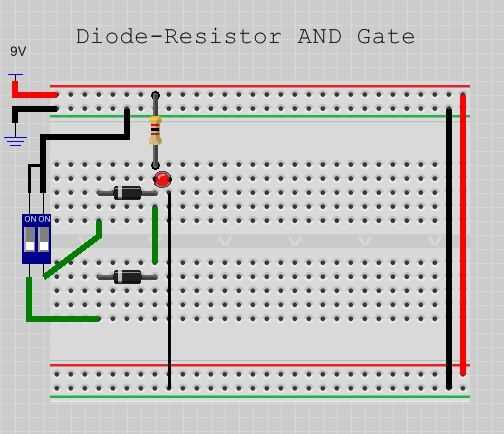

Primero construimos la puerta y .

  1. Coloque un dip switch de 2 posiciones en el tablero de pan.
  2. Conecte un lado (dos pines) del interruptor a tierra.
  3. El extremo opuesto del interruptor conectará los dos diodos (cátodo).
  4. El extremo positivo del diodo se conecta en serie.
  5. Crear un nodo o uniones para conectar la resistencia y el led como en la imagen.
  6. Conecte el extremo libre de la resistencia a 9V. El extremo libre del led a tierra.

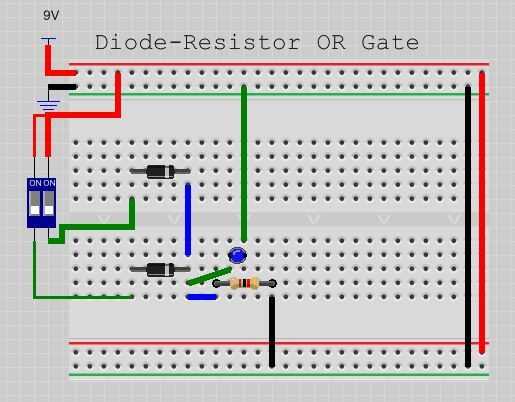

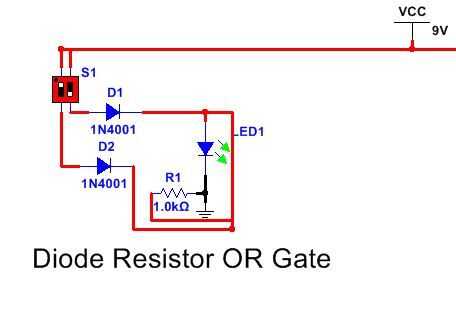

Ahora vamos a construir la puerta o .

  1. Coloque un dip switch de 2 posiciones en el tablero de pan.
  2. Conecte un lado (dos pines) del interruptor a 9V.
  3. El extremo opuesto del interruptor conectará los dos diodos (ánodo).
  4. Conecte los extremos del cátodo con un puente si es necesario.
  5. Crear una ensambladura de la resistencia y conducido a partir del extremo del cátodo de los diodos.
  6. El led y la resistencia de tierra.

Resolución de problemas:

Asegúrese de que los diodos están en las posiciones correctas. La línea en el diodo es negativo. (cátodo) También Compruebe el LED, no estén al revés. ¿Tiene su circuito de potencia? ¿Son las salidas en el lugar correcto? Finalmente Revise las piezas defectuosas.
