Puertas de la lógica digital (parte 1) (1 / 4 paso)

Paso 1: teoría

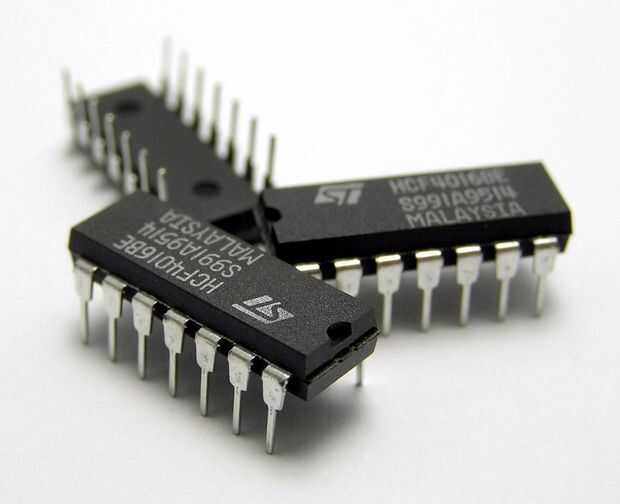

La foto de arriba representan IC; una viruta del IC, circuito integrado, es un pequeño circuito electrónico, que consta de resistencias, condensadores, diodos y transistores. IC está hechos de silicio, un material semiconductor, y esto es ayuda a compactar todos los componentes juntos en un solo chip utilizando pequeñas estructuras silicio tipo n y tipo p que llegan a la viruta en el proceso de fabricación. También, es importante tener en cuenta que la superficie de un chip está recubierta de aluminio, que crea una conexión entre los componentes mencionados anteriormente. En esta insuperable, las tres puertas principales de lógica digital (no, AND, OR) explica muy bien y demostró en un protoboard.

Piezas necesarias:

Protoboard

Batería de 9V

Conector de batería

Regulador de 5V

3 virutas del IC: 74LS04, 74LS08, 74LS32

Un LED

Una resistencia de 330 ohmios

Cables cuando sea necesario
