Paso 2: No puerta (inversor)

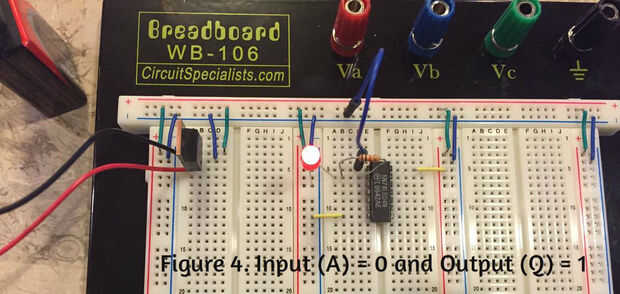

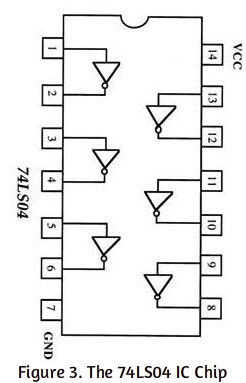

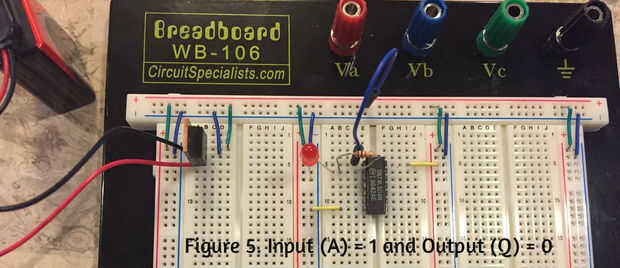

Un inversor (no puerta) implementa la negación lógica. Como se muestra en la tabla de verdad en la figura 2, si la entrada es baja (0) entonces la salida es High (1) y viceversa. En otras palabras, la salida del conversor es el complemento de la entrada. Por lo tanto, Q = A̅ (la barra significa elogio). El 74LS04 es una viruta del IC que se compone de 14 pernos; seis inversores, voltaje (Vcc) y masa (GND). Además, vamos a probar el inversor construcción de un circuito simple y observando la salida de un circuito detector de LED; Si el LED está encendido entonces la salida = 1 y si el LED está apagado entonces la salida = 0. Para el chip 74LS04 utilizado, la tensión de alimentación (Vcc) debe estar entre 4.75V y 5.25V en orden para el chip funcionar correctamente. En la figura 4, la entrada (A) = 0 y la salida (Q) = 1. En la figura 5, la entrada (A) = 1 y la salida (Q) = 0.
