Paso 3: Y la puerta

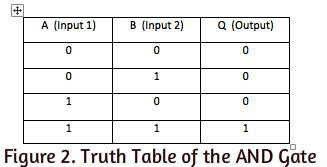

La puerta y implementa la conjunción lógica; la salida es High (1) solamente cuando ambas entradas son altas y puede verse en la tabla de verdad que se muestra en la figura 2. La expresión booleana para la operación y es: Q = A. B

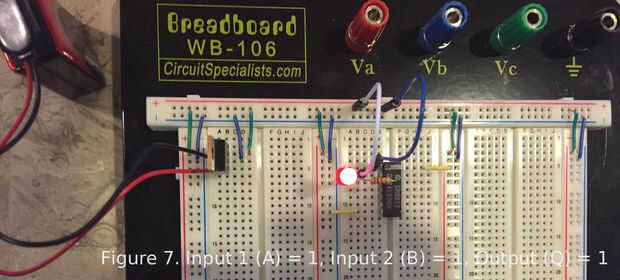

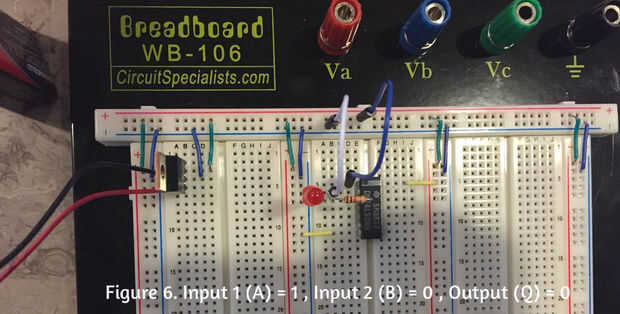

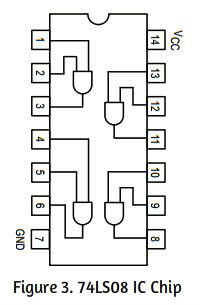

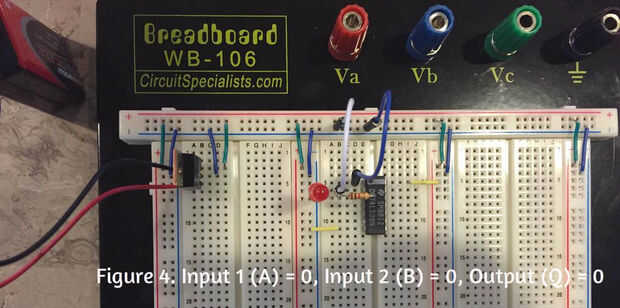

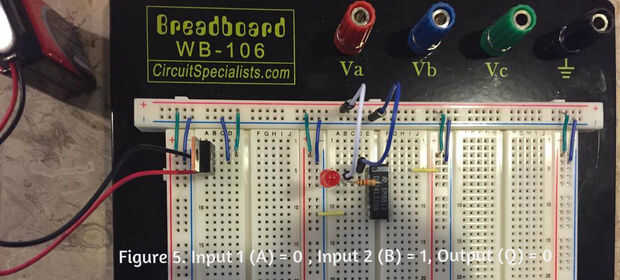

Otra forma de pensar de esto es que la salida de una puerta y es el mínimo de las entradas; la puerta y encuentra un mínimo de dos bits. También, el 74LS08 tiene 14 pines; cuatro 2 había entrada y puertas, un pin de fuente de tensión (Vcc) y un conector de tierra (GND). La tensión de alimentación (Vcc) debe estar entre 4.75V y 5.25V en orden para el IC funcionar correctamente. Es crucial tener en cuenta que la única vez que la salida de una puerta y es alta (1) solamente cuando ambas entradas son High (1), como se muestra en la figura 7. Además, para la parte del tablero de este paso, el cable azul es entrada 1 (A), el cable blanco es la entrada 2 (B), y el LED es la salida.
