Paso 1: Puerta del NAND

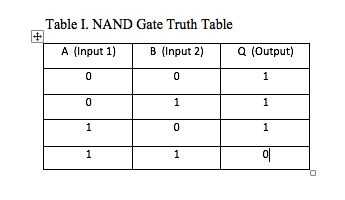

La puerta NAND equivale a no y; la salida es el complemento a la de la puerta y. También, es importante tener en cuenta que la salida de una compuerta NAND será bajo (0) solamente si ambas entradas son High (1). De lo contrario, la salida siempre será alta (1). En la tabla de verdad en la tabla Ise muestra el comportamiento de una puerta NAND.
Q = (A.B)'

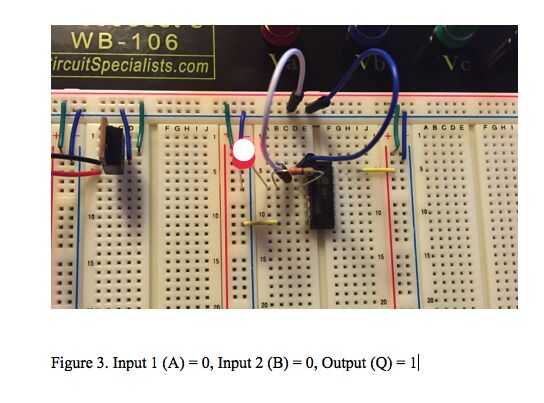

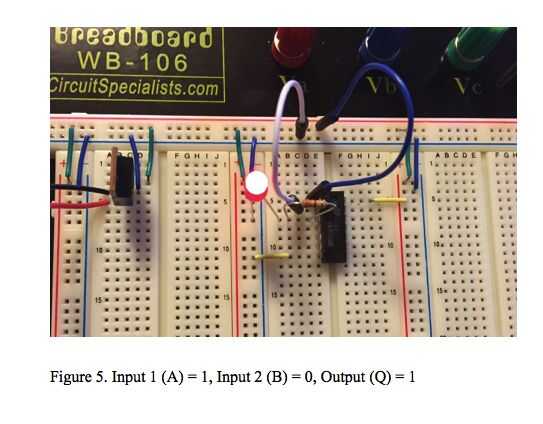

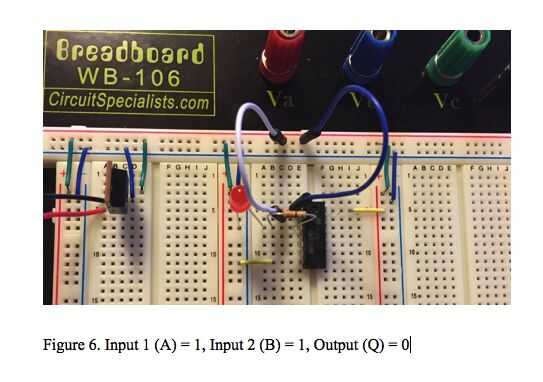

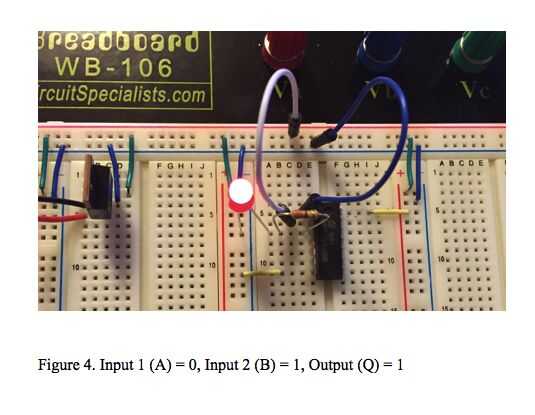

La puerta NAND también se conoce como una puerta universal debido a que puede implementar cualquier función booleana utilizando puertas NAND. Además, el 74LS00 es una viruta del IC que se compone de 14 pernos; cuatro puertas NAND, un perno de tensión de alimentación (Vcc) y una tierra (GND) del pin. La tensión de alimentación (Vcc) es conectada al pin 14 y tierra (GND) se conecta al pin 7. Por otra parte, vamos a probar la puerta NAND construir un circuito simple y observando la salida de un circuito detector de LED; Si el LED está encendido entonces la salida = 1 y si el LED está apagado entonces la salida = 0. Para el chip 74LS00 utilizado, la tensión de alimentación (Vcc) debe estar entre 4.75V y 5.25V en orden para el chip funcionar correctamente. Finalmente, para la parte del tablero de este paso, el cable azul es entrada 1 (A), el cable blanco es la entrada 2 (B), y el LED es la salida.
