Paso 2: Ni la puerta

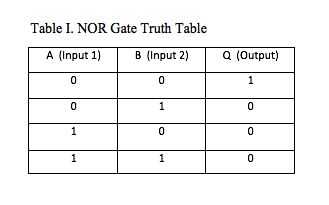

La puerta NOR es equivalente o no; la salida es el complemento a la de la puerta OR. También, es importante tener en cuenta que la salida de una puerta NOR es alta (1) solamente si ambas entradas son bajas (0). De lo contrario, la salida siempre será baja (0). En la tabla de verdad en la tabla Ise muestra el comportamiento de una puerta NOR.
Q = (A + B)'

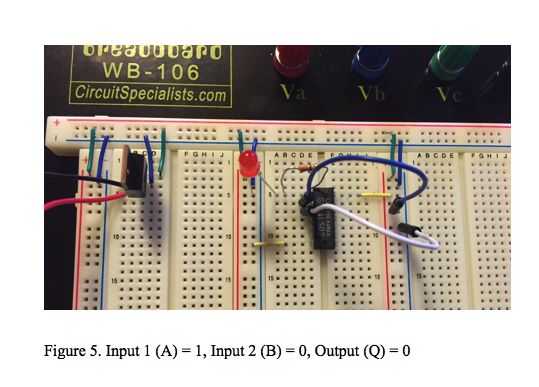

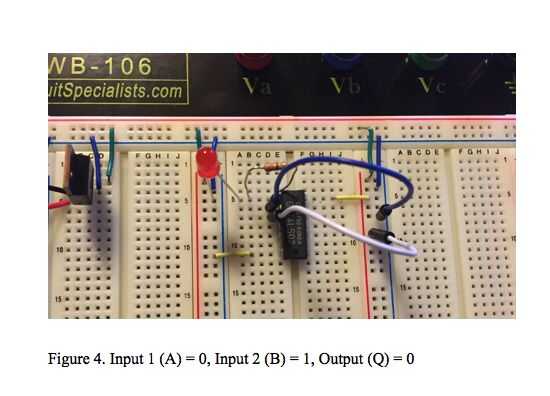

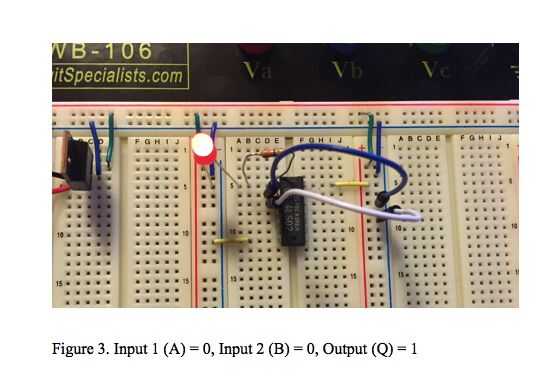

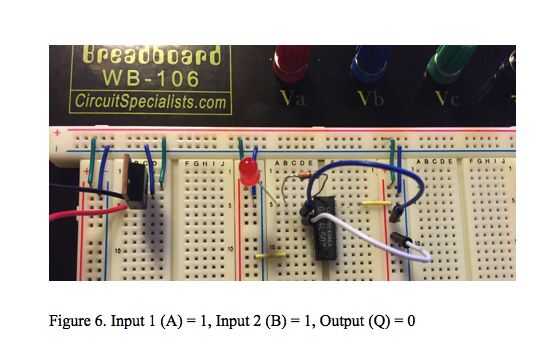

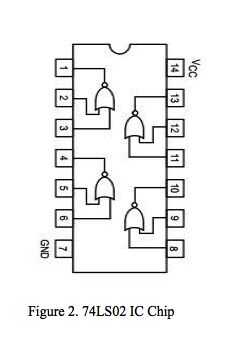

La puerta NOR es una compuerta universal así porque puede implementar cualquier función booleana utilizando puertas NOR. Además, el 74LS02 es una viruta del IC que se compone de 14 pernos; cuatro puertas NOR, un perno de tensión de alimentación (Vcc) y una tierra (GND) del pin. La tensión de alimentación (Vcc) es conectada al pin 14 y tierra (GND) se conecta al pin 7. Por otra parte, vamos a probar la puerta ni construir un circuito simple y observando la salida de un circuito detector de LED; Si el LED está encendido entonces la salida = 1 y si el LED está apagado entonces la salida = 0. Finalmente, para la parte del tablero de este paso, el cable azul es entrada 1 (A), el cable blanco es la entrada 2 (B), y el LED es la salida.
