Puertas de la lógica digital (parte 2) (3 / 3 paso)

Paso 3: Exclusiva o (XOR) puerta

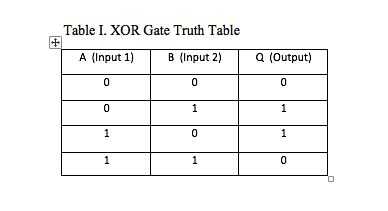

La puerta de la exclusiva o (XOR) se utiliza para comparar dos bits; la salida de una puerta XOR es alta (1) sólo si las dos entradas son diferentes. El comportamiento de la puerta XOR se muestra en la tabla I.

Q = A ⊕ B

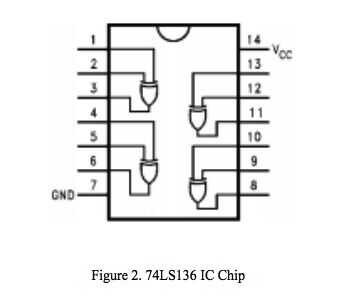

También, el 74LS136 es una viruta del IC que se compone de 14 pernos; cuatro puertas XOR, un perno de tensión de alimentación (Vcc) y una tierra (GND) del pin. La tensión de alimentación (Vcc) es conectada al pin 14 y tierra (GND) se conecta al pin 7.
