Puertas de la lógica manifestación (1 / 5 paso)

Paso 1: Montar equipos y componentes

Vamos a empezar.

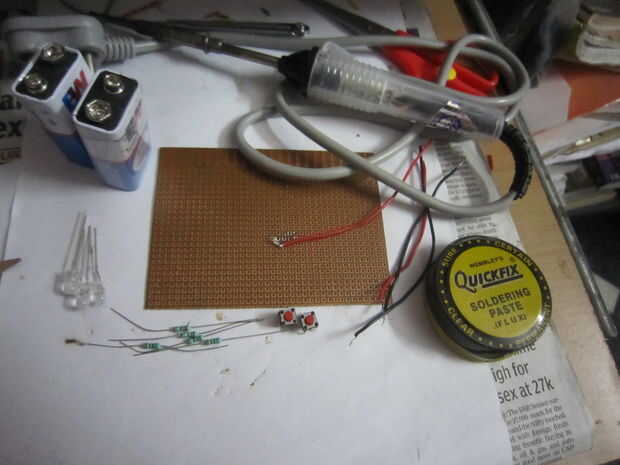

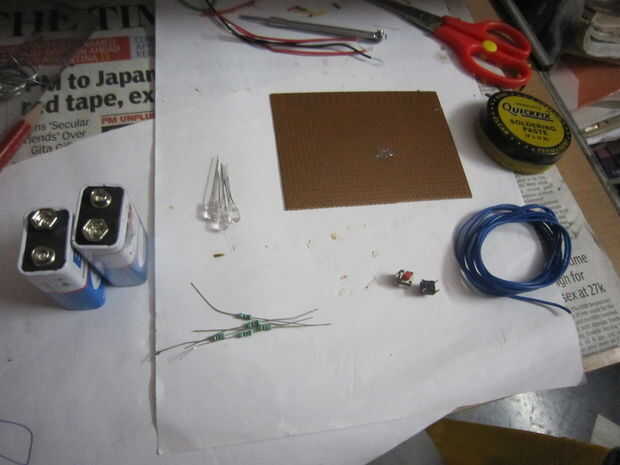

Primer paso en primer lugar, montar los equipos y componentes necesarios para el proyecto.

Aquí está lo que usted necesita:

  1. 1 LED X 8

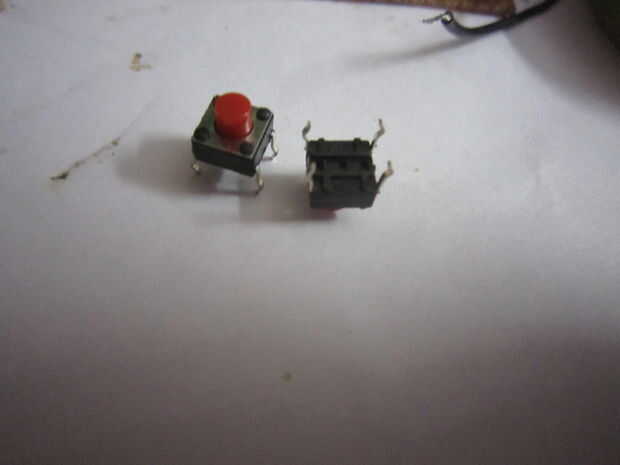

  2. 10 X botones de empuje

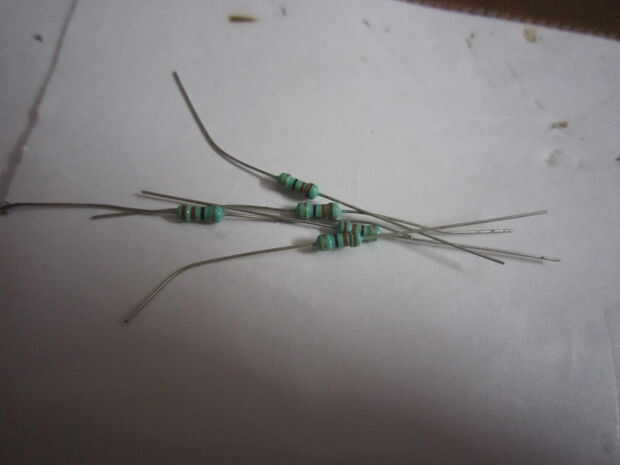

  3. resistencias de 330 ohm x 8

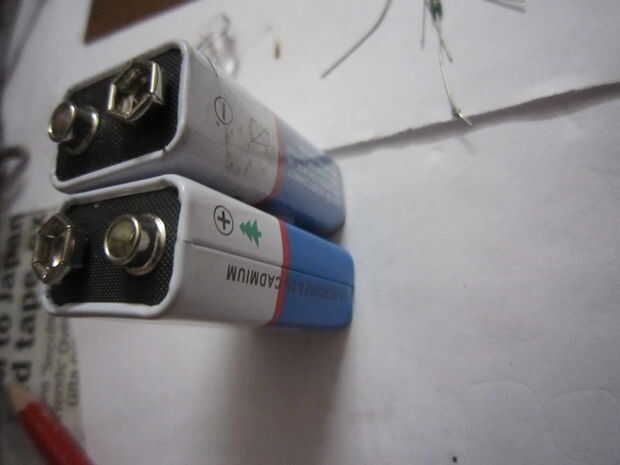

  4. batería de 9 voltios X 2
  5. los cables (rojos, negros, amarillo, verdes) X 2 metros cada una
  6. Perfboards(3.5"x3") X 3

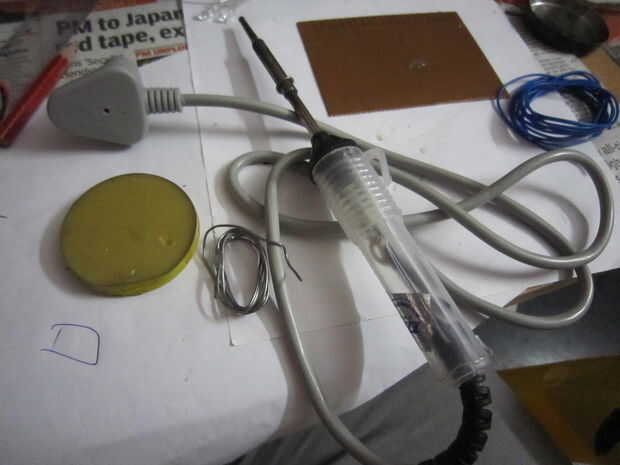

  7. Soldaduras, fundente y la soldadura de hierro

Ver las ilustraciones.

(Yo sé, sé, su bit de sucio, pero sabes, tal hacer proyectos su mesa ver horrible y también no soy muy bueno presentando las cosas, pero lo único que queremos es nuestro trabajo de proyecto)
