Puertas de la lógica manifestación (5 / 5 paso)

Paso 5: finalmente...

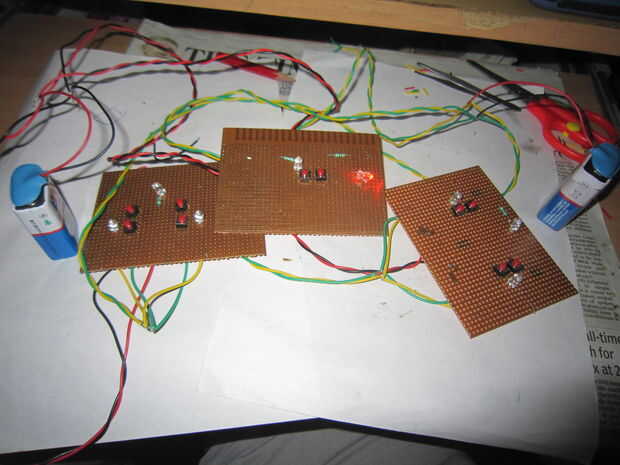

Puede conectar terminales al positivo y negativo a uno, lo he hecho.

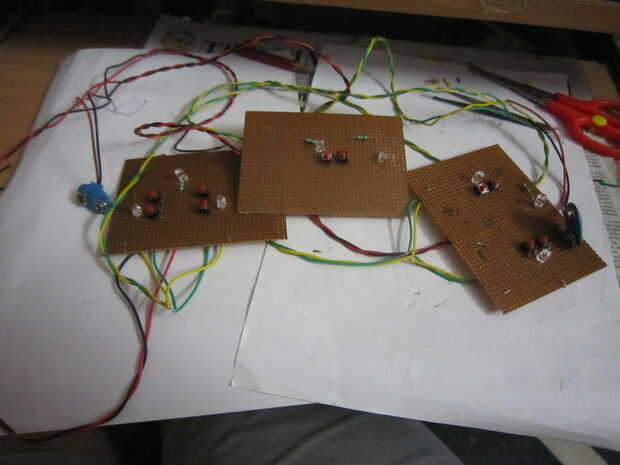

Mira algunos lo como esta.

Los cables pueden ser a veces sucios, pero eso no es realmente un gran problema.

Espero que esto encontrará informativo y útil.

Gracias por tener un ojo a esto.

Sugerencias esperadas, comentarios le gustó, y se responderán consultas.

Añadir nuevas materias más adelante.

Hasta ahora.
