Puertas de y, o no, utilizando puertas NAND (1 / 4 paso)

Paso 1: Álgebra de booleana

Álgebra boleana es un rama de lógica matemática, donde las variables son true (1) o false (0).

Para construir no, puertas y, o de puertas NAND solamente, necesitamos estar familiarizados con las siguientes leyes de la álgebra boleana:

1. involución ley

2. Idempotencia (idempotente) Ley

3. Ley de DeMorgan

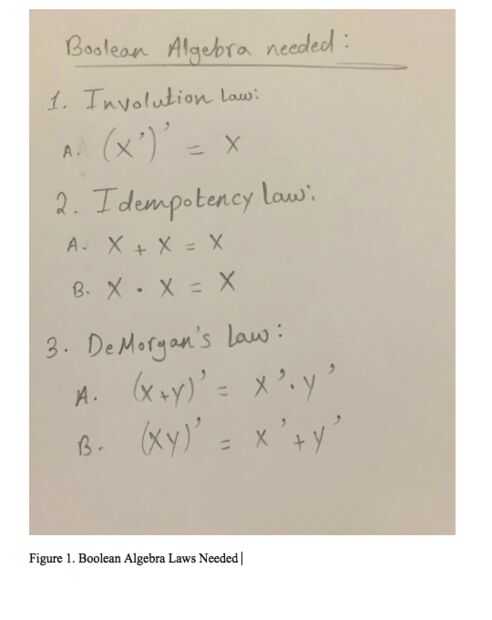

Las tres leyes se explican en la figura 1.

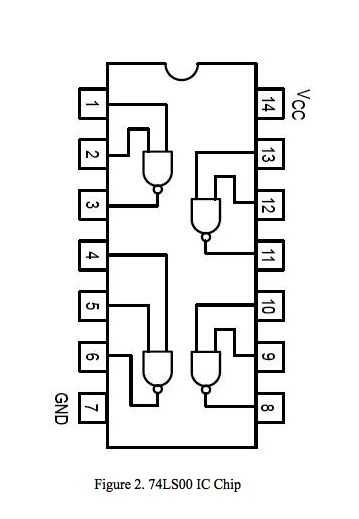

También, vamos a utilizar la viruta del IC 74LS00 para construir las configuraciones derivadas basados en NAND en un protoboard para confirmar los resultados. Nota que Pin #7 es tierra conectado y Pin #14 está conectado a la tensión de alimentación (5V).

Piezas necesarias:
Protoboard

Batería de 9V

Conector de batería

Regulador de 5V

Viruta del IC: 74LS00

Un LED (cualquier color)

Una resistencia de 330 ohmios

Cables cuando sea necesario
