Paso 9: Ni la puerta
![]()
![]()
![]()
Puerta NOR A también se conoce como una puerta o negado. Es el opuesto o inverso de una simple o puerta. O puerta la salida se vio obligada a lógica bajo (0) cuando ambas entradas se vieron obligadas a lógica bajo (0) y la salida era lógica alta (1) en todas las demás situaciones, pero con una puerta NOR, que la salida se ve obligada a lógica alta (1) cuando ambas entradas son forzadas a lógica bajo (0) y la salida se ve obligada a lógica bajo (0) en todas las demás situaciones.

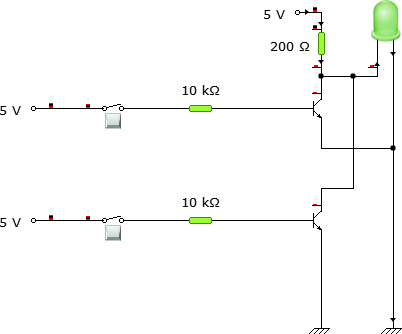

Para la lógica NOR, los transistores están en paralelo con la salida por encima de ellos para que si uno o ambos de las entradas son altas, la salida es conducida bajo.
En el simulador utiliza una resistencia de 200 ohmios, pero usted debe usar una alrededor de 1K.
