Puertas lógicas con transistores NPN (15 / 15 paso)

Paso 15:

Ahora Conecte las entradas de B a la otra ni la puerta de salida a través de un resistor de k 10.

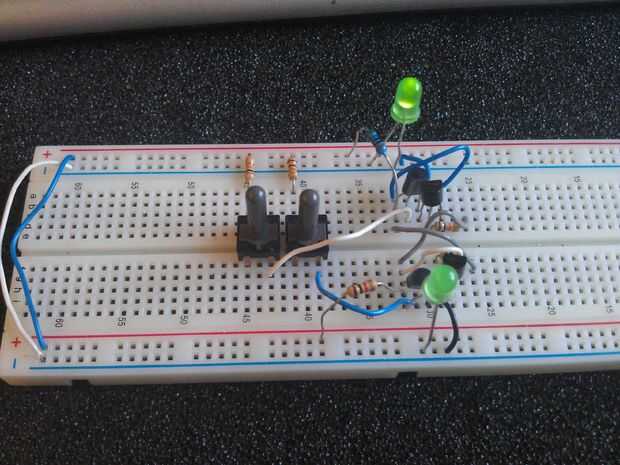

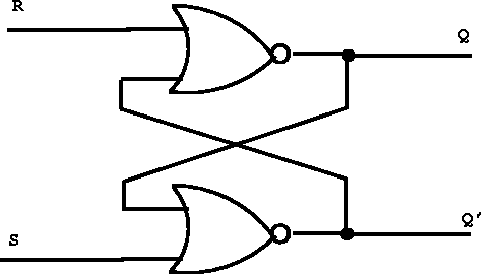

Ahora estamos listos, hiciste un flip-flop SR o SR latch.

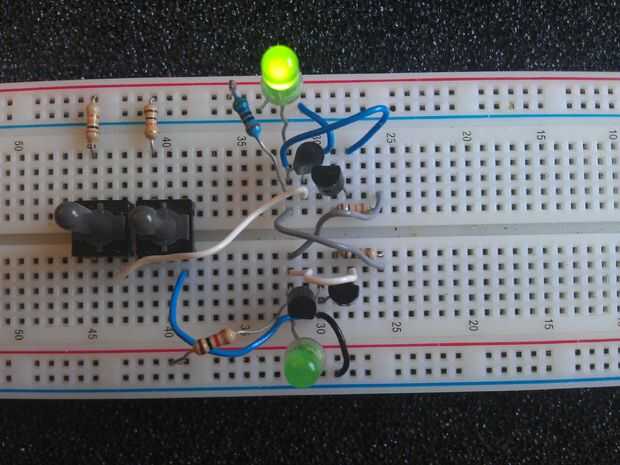

Al presionar el botón uno, el LED Q sale y Q' enciende el LED. Luego si pulsas el botón dos, el LED Q enciende para arriba y la Q' sale. Técnicamente puede almacenar datos con ella, por eso lo llamamos "cierre".
Shouldt pulsar los dos botones a la vez, es un estado prohibido, puede hacer inestable el flip-flop.
