Puertas lógicas con transistores NPN (3 / 15 paso)

Paso 3: Y la puerta

y la puerta es una puerta de lógica booleana que representa multiplicación en Álgebra básica. Cuando ambos entrada a la puerta y se ven obligados a una lógica de alto nivel (1), se tendrá la salida a una lógica de alto nivel (1). Pero si cualquiera de las entradas se ven obligado a lógica bajo (0) la salida se verá obligado a una lógica de baja (0). Esto es el equivalente de una instrucción de multiplicación donde se permiten solamente variables Booleanas.

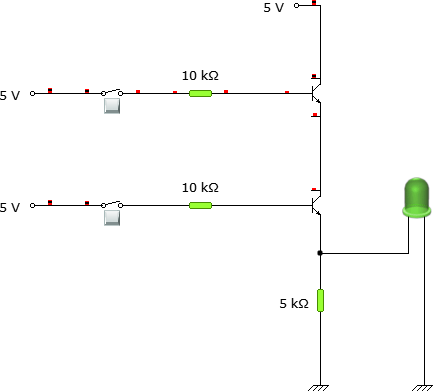

Para la lógica y, los transistores están en serie y ambos transistores deben estar en el estado llevando a cabo para impulsar la salida alta.
