Paso 5: Puerta del NAND
![]()
![]()
![]()
Puerta NAND A también se conoce como una puerta y negado. Es el opuesto o inverso de una simple puerta y. Con la puerta y que la salida se vio obligada a una lógica alta (1) solamente cuando ambas entradas donde obligó a lógica alta (1), pero con un NAND puerta de la salida se ve obligado a lógica bajo (0) cuando ambas entradas son forzadas a lógica alta (1) y la salida se ve obligada a lógica alta (1) en todas las demás situaciones.

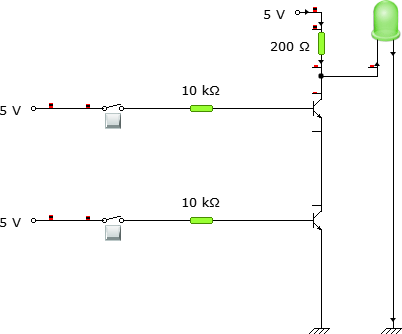

Para la lógica NAND, los transistores están en serie, pero la salida es por encima de ellos. La salida es alta a menos que dos A y entradas de B son altos, en cuyo caso la salida se toma hacia abajo cerca de tierra potenciales.
En el simulador accidentalmente utiliza una resistencia de 200 Ohm, pero en realidad usted debe usar alrededor de 1K o algo así.
