Paso 3: Conexión de las partes

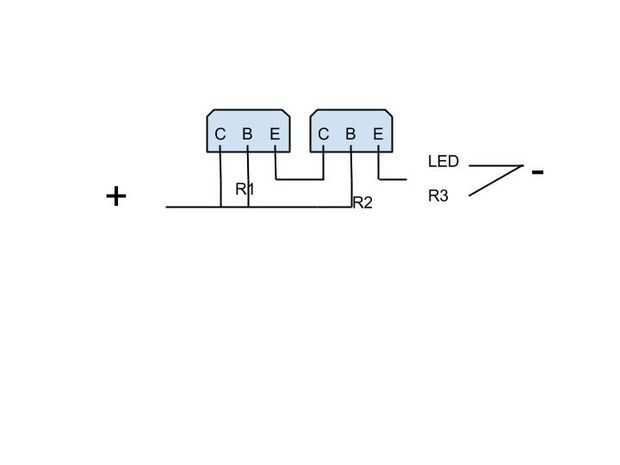

Emisor del primer transistor está conectado al colector del segundo transistor.
El último emisor está conectado al LED y resistencia última, que conectan a tierra.
Puertas lógicas: la y (3 / 7 paso)
