Puertas lógicas - y y o (1 / 6 paso)

Paso 1: Funciones boleanas - y función

Para todos los ejemplos a continuación nos dejaron asumen que tenemos 2 entradas: A y B y que A y B ambos tienen 2 Estados posibles: encendido o apagado, 1 o 0 en términos binarios.

Y la función

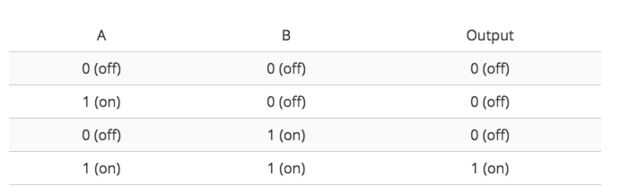

Una función y requiere ambos A y B para estar en un estado de "on" para dar un positivo "resultado on". (Sólo tenga en cuenta que la función NAND dará un positivo "en" la salida cuando A y B no son ambos "on"). La imagen de arriba muestra la tabla de estado para la función y con entradas A y B, así como el resultado.
