Puertas lógicas - y y o (5 / 6 paso)

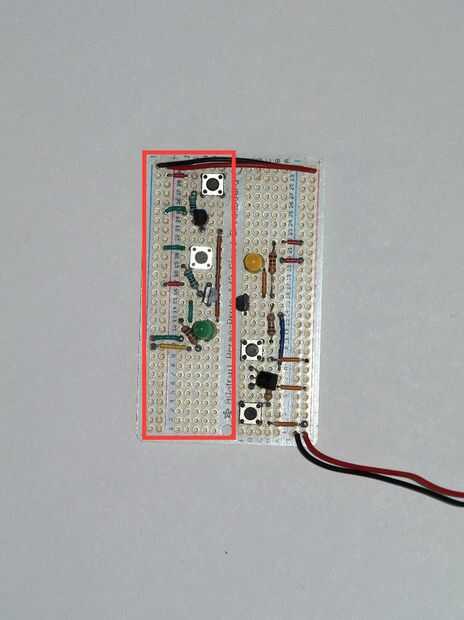

Paso 5: O circuito de la puerta

Piezas necesarias:

  • 3 resistencias (1 x resistencias de 10 k Ohm y Ohm 2 x 660 hará)
  • 2 pulsadores (entrada A y B)
  • 2 transistores BJT NPN
  • 1 LED (salida)

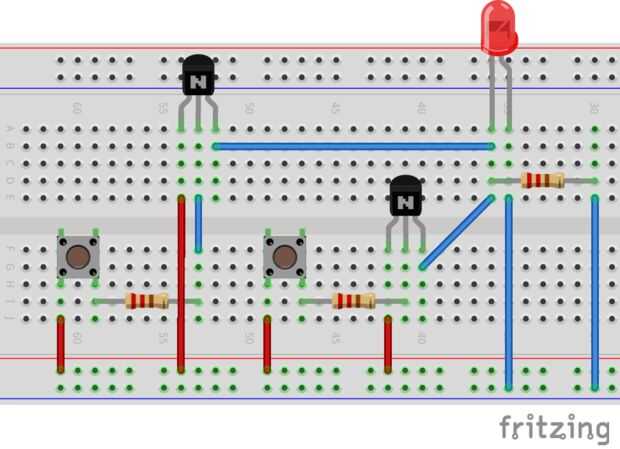

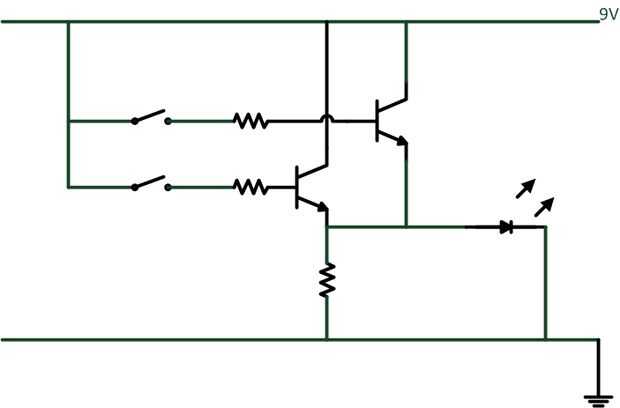

Por lo que presionando los botones de acuerdo a la tabla de estado OR pueden crearse las salidas correspondientes. Porque los 2 transistores se colocan en paralelo que el circuito puede realizarse presionando la A o B botón (o ambos). El circuito representa así la función OR.

Nota sólo la selección de tamaños de resistencia no son fundidas en concreto, sólo debes elegir una resistencia lo suficientemente alta para que el transistor no conseguir fritos en base a su tamaño de fuente de alimentación (en mi caso una batería de 9 voltios). Simplemente escogí los resistores basados en lo que había disponible en el momento.
