Puerto de serie en WiFi (3 / 10 paso)

Paso 3: Soldar componentes

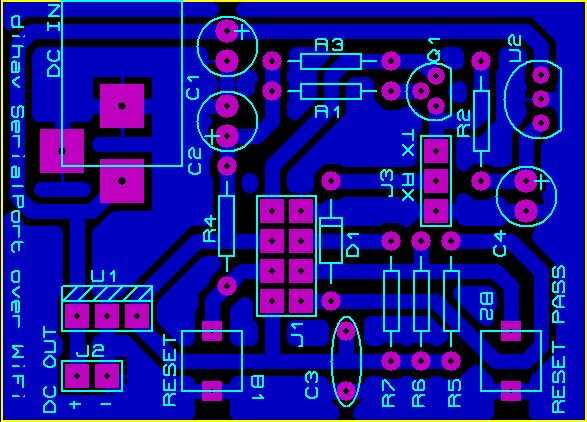

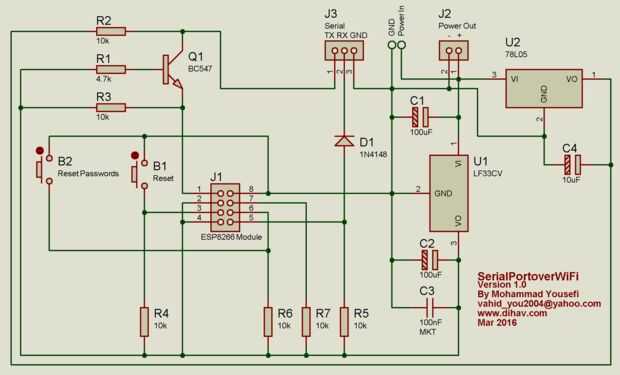

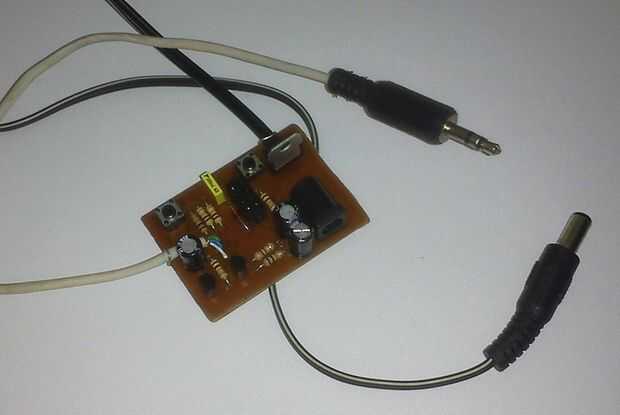

Componentes según el texto en el diagrama de placa y esquema de la soldadura. Observe la dirección de los reguladores de voltaje, transistores, diodos y condensadores electrolíticos. Hay un montón de Instructables para enseñarle a la soldadura. Observe que el ánodo es en el centro del conector de alimentación mientras se conectan a la placa. Conecte el conector de audio 3.5mm a las terminales RX, TX y GND de la placa según su diagrama. Cabeceras de pin hembra al lugar del módulo de ESP8266 de la soldadura.
