Paso 4: Descripción de circuito (AC lámpara basado)

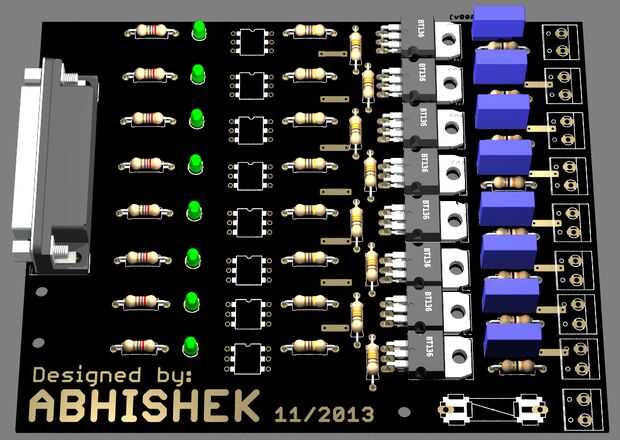

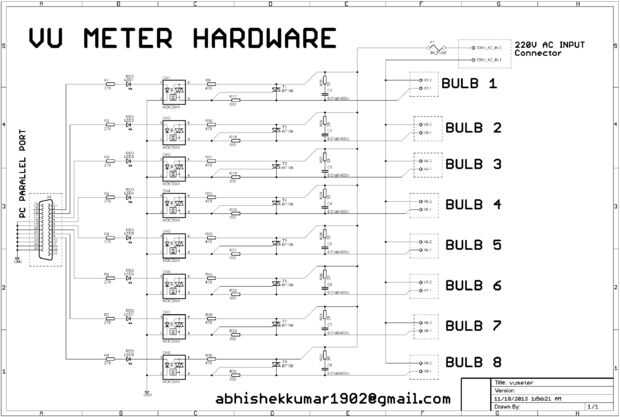

Otra vez, se toman las salidas de datos de 8 bits del puerto paralelo a través de los pines D0, D1, D2... D7 los físicamente se encuentran en número de pin 2, 3, 4, 5... 9 en el DB25 puerto paralelo como se muestra en el circuito. Número del PIN 18 al 25 son los pines de tierra. Ahora, para conducir la corriente nominal lámparas AC, utilizamos aquí el TRIAC como interruptor. Para los TRIACs y aislar el circuito de + 5 voltios puerto paralelo lógico, utilizamos el MOC3041 opto-acoplador. Un opto-acoplador es un dispositivo que se utiliza para mantener los circuitos de baja tensión tales como el puerto paralelo muy delicado y los circuitos de alto voltaje (corriente) aparte. Generalmente constan de 1 o más LED infrarrojos apuntando hacia un detector. El detector se utiliza para disparar el TRIAC. A veces, como es el caso con el MOC3041, hay un detector de cruce por cero incorporado también en el mismo paquete. Número de pin 1 y 2 del MOC3041 opto-acoplador tiene el LED que actúa como un transmisor de señal dentro del opto-acoplador. Conectamos un LED externo en serie con este opto-acoplador condujo junto con un resistor limitador actual directamente a las líneas de datos del puerto paralelo para cada uno de los canales de salida de ocho. Las líneas de tierra son compartidas por todos los cátodos de los LED del opto-acoplador y conectadas al pin 18 a 25 del puerto paralelo. El otro lado que es el detector del opto-acoplador en el pin Nº 4 y Nº 6 está conectado a los pines TRIAC a través de resistencias de 330 y 470 ohmios como se muestra en el circuito. La forma tradicional de control proporcional de la electricidad de red es utilizando un TRIAC. Estos dispositivos de 3 terminales se pueden programar para actuar como un interruptor de encendido y apagado general. Una vez que se encienden, se quedan el voltaje a través de ellas se invierte. Esto sucederá cada mitad de un ciclo de AC. Para controlar con precisión el poder necesita saber donde están en el ciclo de la red, así que usted puede activar el TRIAC en el lugar apropiado. Sin embargo el propósito nuestro es simplemente encendido la carga, y el detector de cero travesía construido ya en el opto-acoplador del MOC 3041 sirve para nosotros cambiando el TRIAC en cada revés ciclos de red CA según la entrada de señal de control. Fin general TRIAC con calificación más de 4A, 400V o BT136 puede utilizarse aquí. Una combinación de la resistencia de 39 ohmios y 0.01uF, 400v corriente nominal del condensador se utiliza como protección para el TRIAC, sin embargo son opcionales pero se recomienda que en el lado seguro. En la segunda figura se muestran los pines correctos del TRIAC BT136.

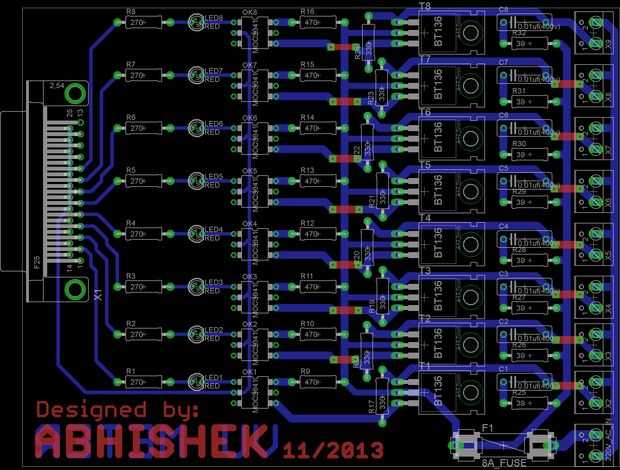

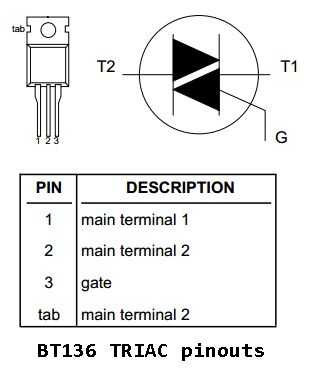

Para estar seguro, se recomienda usar resistencia de 0,5 vatios para el valor de 470 ohm y 330 ohmios los que conectan el MOC3041 opto-acoplador y el TRIAC BT136, sin embargo 0,25 vatios también funciona bien. La alimentación en 220V se alimenta a las clavijas MT2 del triac todos en serie con un fusible de 8A como se muestra en el circuito, mientras que el pin de MT1 va a uno de los terminales de la lámpara y otro terminal de la lámpara va al neutro de la red.
