Puerto serie TL-WR703N (3 / 5 paso)

Paso 3:

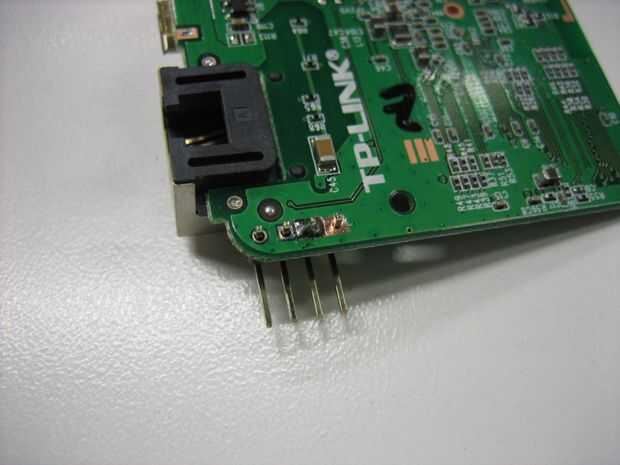

Coloque la cuchilla en el cuchillo de la manía y corte cuidadosamente un par de cojines del cojín de tierra del PCB como en la imagen. Una vez más, una cuchilla afilada realmente ayuda aquí. Te sugiero que te rascas a suficiente serigrafía antes de cortar las pastillas.

Utilizando el cuchillo corta los rastros de lo LED el plateado a través de los agujeros existentes.

Lentamente y con cuidado agrandar uno de los agujeros que ha perforado solo por girando la punta de la hoja en él. Deja que señalado por tierra solo! Usted tendrá que ampliar la apertura sobre todo en la capa superior de la PCB. PCB la fresadora es multicapa, por lo que asegúrese de que la recién hecha a través del agujero las almohadillas no corto a tierra. Comprobarlo por seco-ajuste la cabecera y comprobar si hay alguna resistencia entre los cojines y la tierra con el DMM. La cabecera de la soldadura y confirmar que el único pin que se pone en cortocircuito a tierra es la que está destinado a ser!
