Raspberry PI Powered by AC, accesorios de automóvil o fuente DC recargable

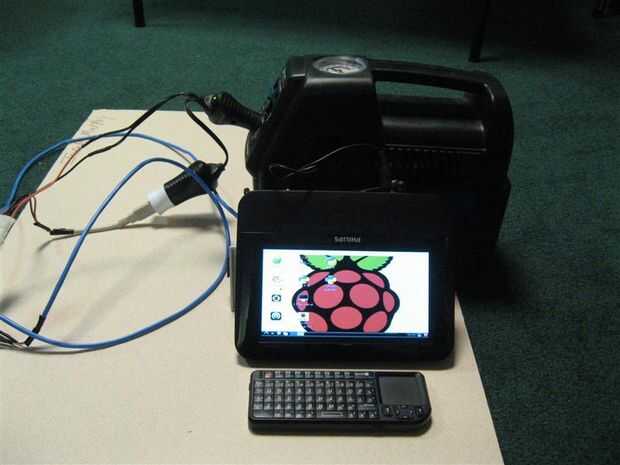

Es el resultado final de este instructivo, un portable (self powered) sistema frambuesa pi de experimentos de campo.
Parte 1
Pequeño barato sistema portátil que incluye, computadora (RPI), Monitor con Audio altavoces (secundaria pantalla de reproductor de DVD de Auto restaurado 29 $, incluyendo el reproductor de DVD para reutilizar), wireless keyboard con teclado (FAVI o igual micro teclado). Todo alimentado por mi compresor recargable / fuente de alimentación de 12 voltios ($39 y yo ya tenía para el uso con mi cañón neumático). El compresor tiene otro uso llenado de neumáticos cuando lejos de poder pero eso fue sólo una excusa para comprarlo. También planeo tener una fuente de CA desde un disco duro USB Programador (12v y 5v 1.5A cada uno conveniente).
(nuevo murió mi batería de UPS, pero la batería sigue siendo buena que voy a hacer una coleta a Adaptador auto)
Sí sé que se puede utilizar un Atrix Lapdock (tengo uno que era sólo $35 y para demostraciones, pero esto es más divertido y menos frágil, si tienes uno que sabes). Además sólo se ve como un ordenador portátil y tipo de toma de la imagen del científico loco que estoy buscando.
Así que permite ponerse en marcha...

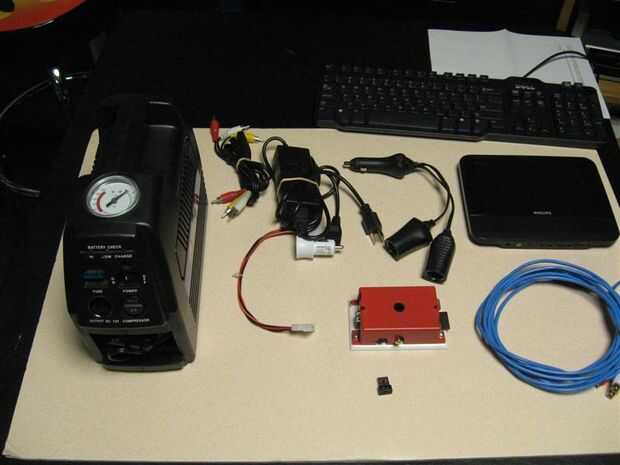

materiales
Raspbery Pi y caso (ver mi instructable)

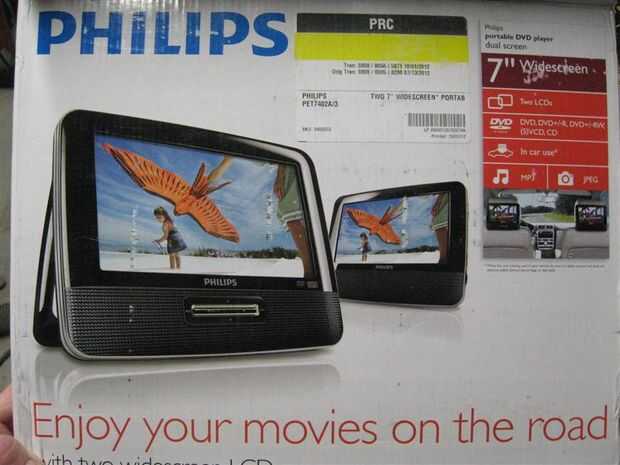

Pantalla secundaria de auto DVD Jugador (mina era de vaca Boom por 29 $)
Teclado teclado micro inalámbrico de Favi
Fuente de alimentación de 12V recargable: Home Depot enlace
PC Hard drive extensor cable de alimentación masculino y femenino.
Fuente de alimentación de Sabernet disco programador.
Cargador de coche USB (Asegúrese de que puede entregar al menos 1 amperio lo contrario es inútil).
cortadora encendedor de coche de shack de radio (estará cortando uno pero que así sea).
conector de 12 voltios para su segunda pantalla de dvd (yo tuve uno de algún otro dispositivo que tenía, cajón de basura)
Micro conector USB, cortar uno de los cables pero mi sugerencia es comprar uno de los "conectores de cargador" de shack de radio, el RPI necesita corriente y más puede ofrecer el mejor se llevará a cabo.
Opcional WIFI utilizo un AM150 puede escurr el PI sin asuntos de energía (esto es grande).
Última versión de Raspbian (no entraré en esta parte es parte de ser dueño de un PI).
Varios conectores de cable dependiendo de la pantalla:
Estéreo (de un viejo sistema de la cabeza o un conector común de Radio Shack, fui para esto son baratos y fáciles de montar).
Utilicé cable de intercomunicación para poder las cosas que he puedo es calibre 24 más que necesitaba.
Vídeo compuesto macho a macho.
USB tipo A para enchufar el cargador.
Herramientas:
Peladores de alambre y unas tijeras.
Soldador / soldadura (puede hacer todo esto sin él, pero el costo de cables y conectores es alto)
Pistola de pegamento / pegamento
Soy un ingeniero más viejo de los días cuando la capacidad de la soldadura fue enseñada en los laboratorios de EE. Ahora aquí en los Estados Unidos nos no se gradúan como EEs muchas y casi todas las nunca tocan cualquier energía análogo circuitos filtros o antenas (sobre el único lugar que todavía la soldadura). OK, va a bajar la caja de jabón.
NUEVO: Añadido vídeo aquí a ver si te interesa:
