Puerto un proyecto de frambuesa Pi: (1 / 6 paso)

Paso 1: Cable de alimentación y AC a DC Potencia Scource

Cortar su cable de 4 conductores a la longitud deseada (puede usar tres pero motivos separados son mejores para la corriente, no entrar flujo del electrón agujero versos). Tira de la manga de aproximadamente 3 pulgadas en un extremo y un poco más en el otro extremo. Todos los extremos de la tira por lo se expone aproximadamente 1/2 pulgada.  Tomar el cable de extensión de la unidad de disco duro y cortarla por la mitad tira (menos si quieres vestir mejor), todos los extremos. Empalme de los pares de que rojo en el conector del disco duro es de 5 voltios en la mía naranja es de 12 voltios (tratar de hacer negro o verde su jardín de 12 y 5 voltios). Si tiene se puede utilizar para cubrir su especia, si no utilizar cinta aislante de la tubería del encogimiento del calor.

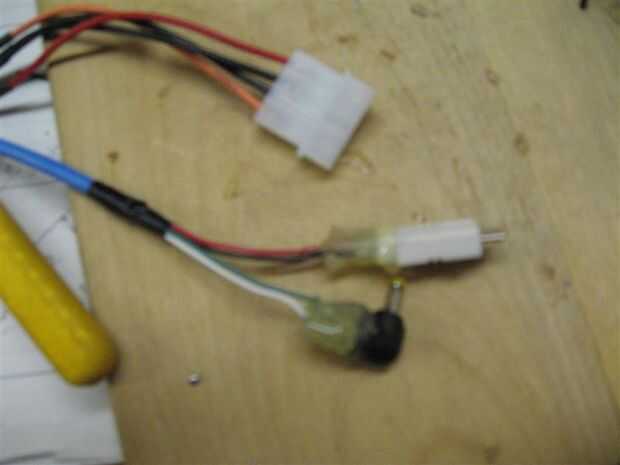

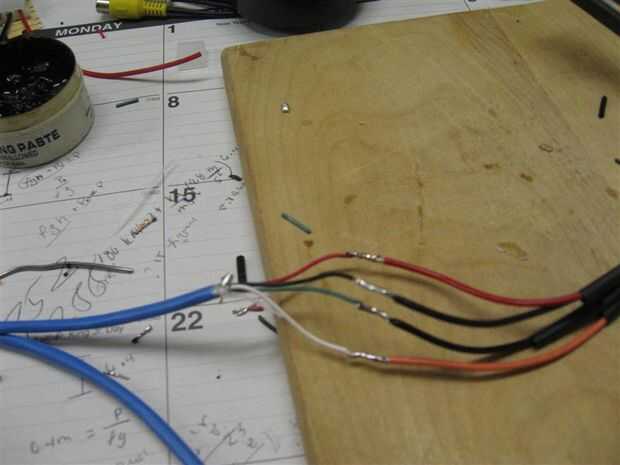

Para que sea fácil de empalme no solo girar juntos (final al extremo), hacer voluminosos y obliga a una curva poco natural. En su lugar Gire luego de principio a fin Descubre las fotos. En el dispositivo tienes que soldar tu + 5 y tierra a tu usb micro ohm Conector de carga dos veces la soldadura lo una vez (pasar un tiempo aquí para no hacer las cosas bien tiene sentido en el soplo de su PI). Pantalla la misma para el DVD power mayoría son etiquetado con una orientación (tierra es generalmente el exterior.

Ahora que tienes la pantalla de DVD con cable utilice una pistola de pegamento a 1. Mantenga las dos potencia de cortocircuito y 2. crear cierto alivio de tensión para cuando se desconecta.

Otra vez Compruebe sus conexiones de potencia a través, seguro mejor que curar.
