Paso 2: Construir las conexiones de Video compuesto y Audio
Paso 1. Fije el maile al conector de vídeo compuesto macho sobre la hembra amarillo (vídeo compuesto siempre es amarillo).

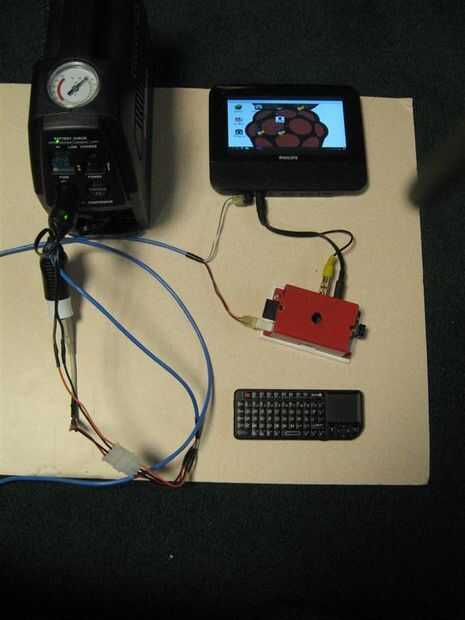

Paso 2. No quiero comprar cables para convertir de RCA macho a macho (los conectores rojo y blanco) y luego a un jack estéreo de 1/8 de pulgada. En su lugar compré un un gato que podía soldar, Nota: podrían tener corte el extremo de un antiguo conjunto de auriculares y se suelda en línea esto resultó un poco más ordenado. (lo siento no hay fotos pero el producto terminado)
Corte los extremos rojos y blancos de su cable.
Deberá cortar el extremo posterior de ustedes manga de estéreo para pasar sobre los dos cables de audio. (pensamiento tomó algunas fotos, pero no los puede encontrar).
Tira la primera capa de aproximadamente 1 pulgada para exponer el blindaje de tierra (use un escribano ni nada apuntó a destrenzar la trenza de tierra) y recoger la trenza de tierra girando. Tira de 1/4 pulgadas el aislador del centro para exponer la torcedura del alambre conductor esto para que no ser raído. Hacer lo mismo con el otro conector.
Ahora esto puede no ser fácil y quizás tenga que ajustar debido a su conector, enrosque el extremo conductor de uno (izquierda o derecha) en el orificio. No importa de izquierda o derecha, pero usted puede ver si te gusta. Soldar primero y luego el otro.
Ahora tuerza los cables de dos tierra, envuelva alrededor del poste de tierra como se muestra. Soldar la malla al poste otra vez ver los cuadros y luego empuje la manga de gato hacia abajo y atornille en su lugar.
Si han contado se puede evitar todo esto comprando conectores, también podría canibalizar una cabeza si lo desea.
La parte más difícil es ahora sobre. Tiempo para su primera prueba.
