AVISO ***
Asegúrese de que su casa tiene conexión a tierra adecuada antes de intentar este instructable.

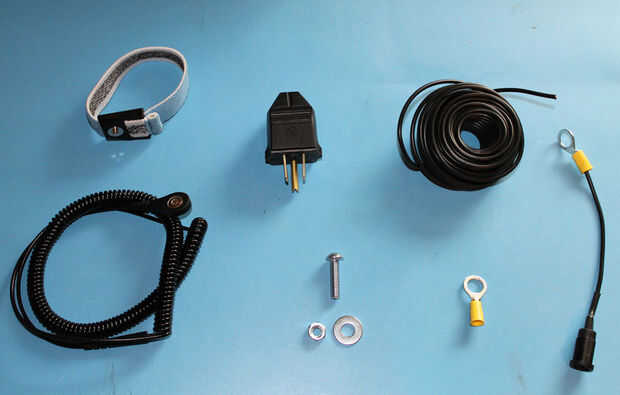

Materiales:
Estera ESD - solíamos comprar este por el rodillo con un empleador anterior tenía un pequeño trozo
Correa y cable- otra vez ya tenía esto de un empleador anterior
Banana hembra enchufe
Terminales de anillo (CANT. 2)
Enchufe doméstico
Tornillo con la tuerca- he utilizado 1/4 "x 20 x 1"
Arandelas (CANT. 3)
Termoencogibles -esto es opcional, simplemente creo que heastshrink hace ver un poco mejor.
WIRE- He utilizado 16ga
Las imágenes son en orden de paso.
Hacer que el adaptador de la correa de muñeca.

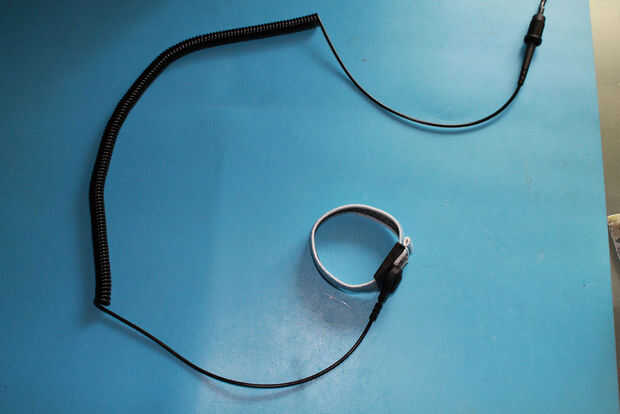

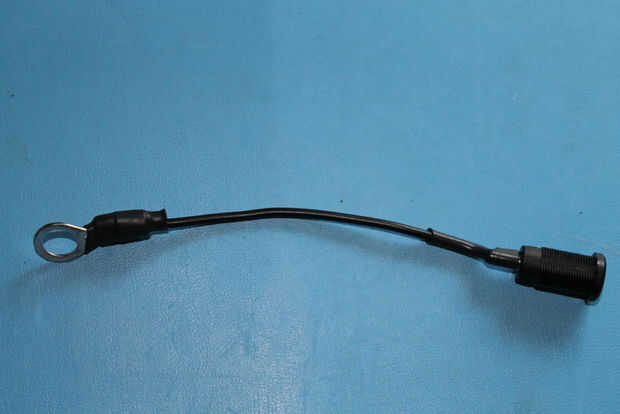

Si usted compra un kit vendrá con un eje que se acopla a la placa mediante un broche de presión, cuando la alfombra está en un rollo no tendrá este complemento, por lo que acababa de usar prendas que ya tengo. Pele el alambre engarzar un conector de anillo a un extremo, el otro extremo de la tira y soldadura a enchufe de plátano. He utilizado termo retráctil sobre el poste de la clavija de banan y el terminal de anillo.
Hacer la interfaz de la tierra.

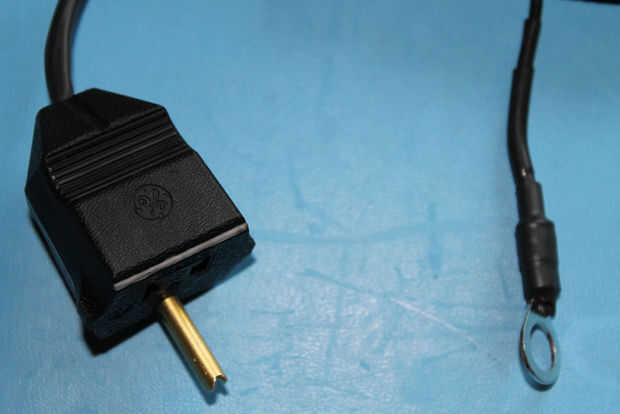

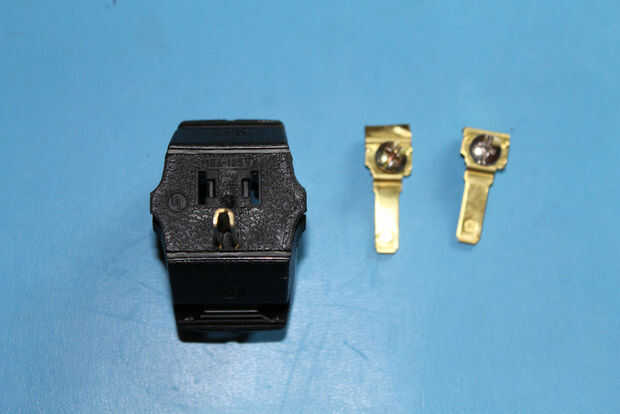

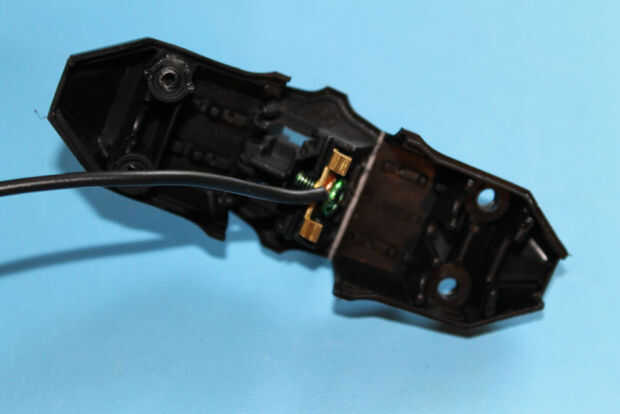

Quite las cuchillas de AC del enchufe para que nadie se escandaliza. Corte el alambre a la longitud, ambos extremos de la tira. Conecte un extremo a la entrada de tierra terminales en su enchufe. Prensar un anillo terminal en el otro extremo otra vez termoencogibles uso Si desea.
Conexión a tierra la estera y la muñeca

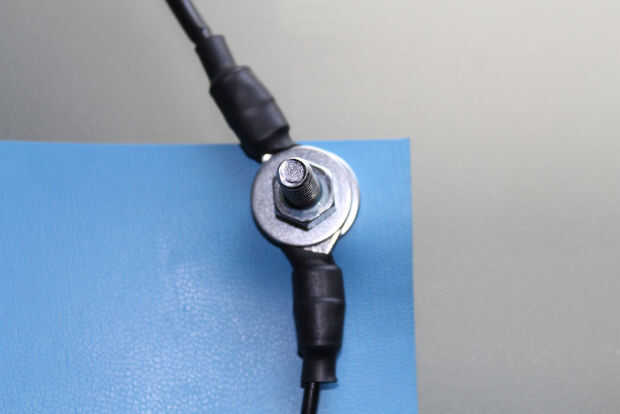

Usted puede decidir dónde insertar el perno dependiendo de su espacio. Elegí la esquina superior derecha como yo soy bien entregado. Utiliza una cuchilla Xacto y corte una raja vertical y el otro horizontal haciendo una cruz, sí que puede utilizar otros medios, pero esto es lo que hice. Coloque una arandela en el perno y luego inserte el perno a través de la malla de la parte inferior hacia arriba. Coloque otra arandela en el perno. Ahora tome el enchufe y adaptador de correa de muñeca y deslice los extremos terminales de anillo en el perno. Coloque otra arandela en el perno y aprietan la tuerca y la mano de uso.
Realizar la conexión
Ahora Conecte el enchufe de conexión a tierra en la tierra en su receptáculo, sin riesgo de choque pues hay ningún enchufe de AC. correa de la muñeca hacia arriba y está nowgrounded como registro que está atado.
Prueba
Tomar un multímetro y prueba su correa para la muñeca, usted debe tener en alguna parte alrededor 1 M resistencia de ohmios. Ahora, prueba de su correa para la muñeca para el enchufe y asegura don ot tienen pocos muertos. Comprobar desde el punto de puesta a tierra en la estera a tu tierra que si no dispone de resistencia de 1 OHM según la Asociación de ESD.
No olvide nunca trabajo en nada vivo incluso baja tensión, sé que esta es una de las primeras cosas que aprendes pero somos todos culpables de que en algún momento
Espero este writeup viene bien y salva a algunos componentes de ESD. Agradecimiento a Mik por su comentario que me hizo darme cuenta de algunas cosas hay que agregar.
