Pulsátil/desvanecimiento/intermitente LED con temporizador 555 (3 / 7 paso)

Paso 3: Cómo empezar

Para estas tarjetas, tomé mi esquema y pretaladrado el pcb antes de que dibujaba los rastros. Esto me dio un poco más de flexibilidad al dibujar. Funciona bien para uno tablero de la cara pero una vez que comience los dos tableros de la caras, puede causar problemas.

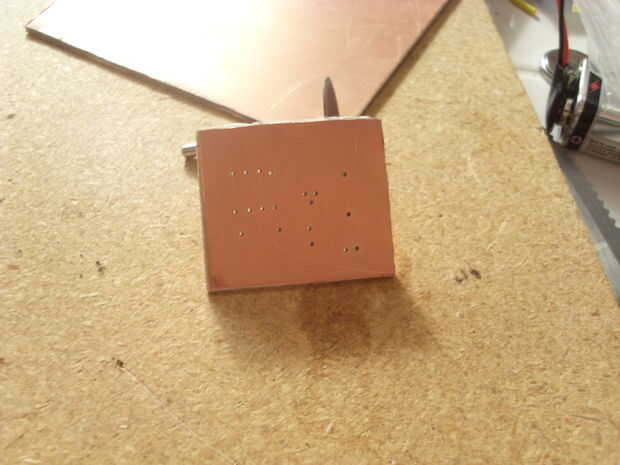

Usé una dremel y un 1/32" bits y mano les taladran. Como eres cuidado y asegúrese de que usted no está taladrado en ángulo, puede entregar su perforar contrariamente a la creencia popular.

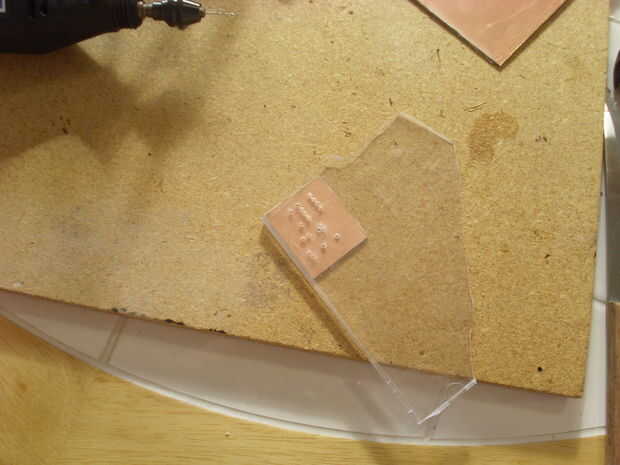

Sabía que estaría haciendo de estas así que tomó un viejo estuche roto de un CD y utilizarlo como plantilla de taladrado.

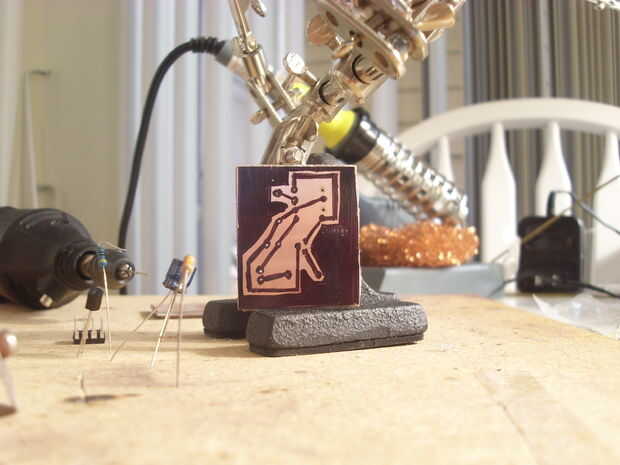

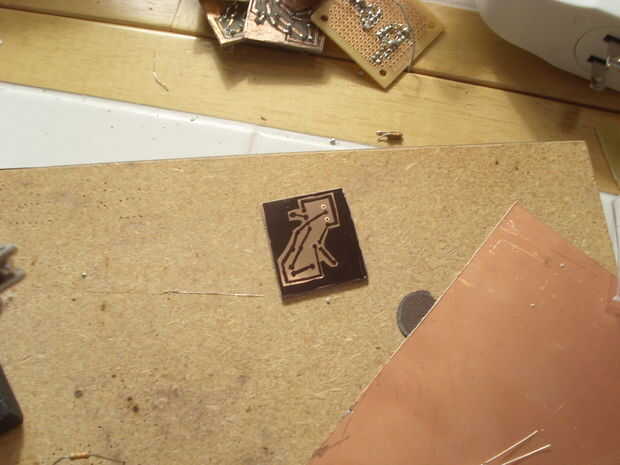

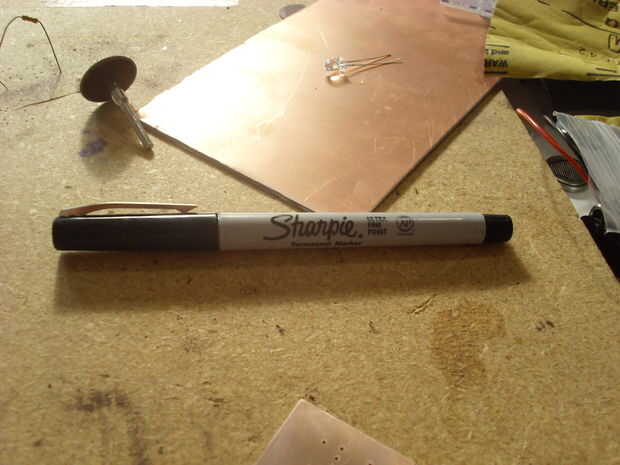

Una vez que el esquema y sus rastros de enrutado, transferir o dibujar en el tablero. Usé el método de dibujo debido a la simplicidad del circuito. Para un circuito más complejo o para un proceso más ágil, usted podría buscar en el método de transferencia de toner. Cualquier cosa que dibuje sobre el cobre no ser disuelto por el ácido. Dibujaba los rastros y entonces todo el "espacio muerto" lleno de más tinta. Esto era acelerar el proceso de grabado. Cobre más está grabado, cuanto más tarde la etch.

Una vez eres toda entintada, salir con nuestro ácido y peróxido de nuestro.
