Paso 6: Vamos a soldar
Necesitamos:
El condensador de 100uf
LED azul
33k resistencia
Resistor de 470 ohm
Temporizador 555
NPN Transistor (PNP no funcionará)
Nuestro tablero recién grabada

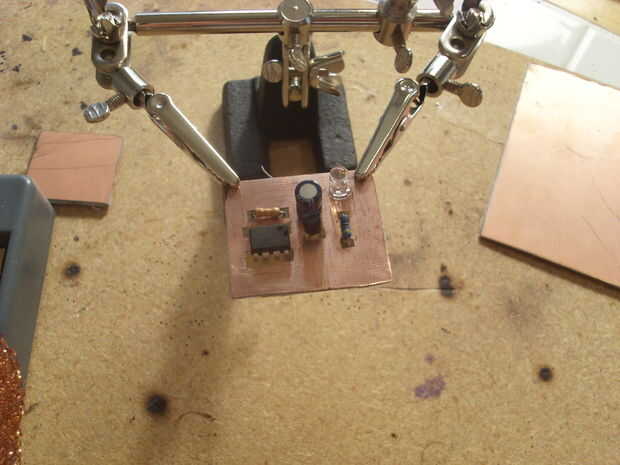

El resto es fácil. Componentes del lugar asegurándose de mantener la polaridad en la mente. El perno superior izquierdo con el círculo al lado es pin uno en el temporizador 555. El condensador y el LED tienen una larga y una corta. El largo es el annode que es el lado positivo y el cátodo es el lado más corto.
Empujar los cables por los agujeros y dóblelos ligeramente en el otro lado para evitar que caigan.

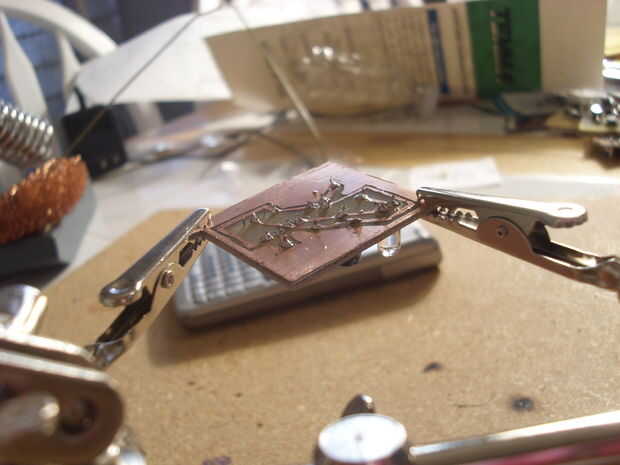

Distancia de la soldadura y energía.
Esperar... Me olvidé de añadir el agujero para los cables.
Realmente me olvide les perfore.
Conectar la batería de 9v y aplicar el positivo al pin 8 y negativo al pin 1. Después de unos segundos que el LED debería desaparecer hacia arriba, sostenga y luego se desvanecen hacia abajo. Haga espuma, enjuague, repita.
