Paso 2: Amplificador de ECG (electrocardiograma)
El diseño de este elemento es clave para el proyecto así que comprar un tablero disponible ahorrará un montón de angustia en levantarse un diseño de trabajo y funcionamiento.

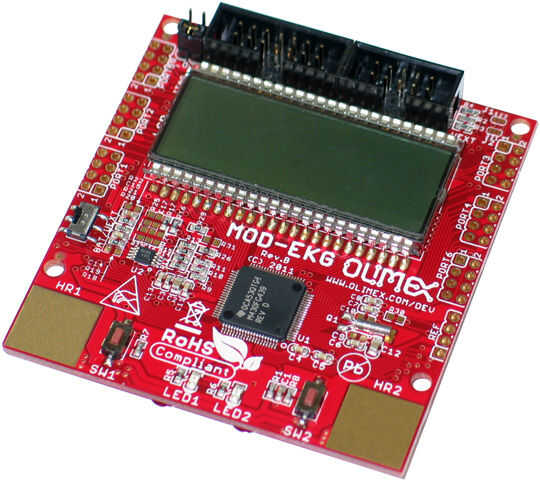

Una alternativa a Olimex MOD-EKG que se ha intentado es la de Olimex Escudo-EKG-EMG, esto tiene la ventaja de que es un escudo de Arduino y así se puede montar directamente encima de una placa de Arduino. Utilizando el software de ejemplo de Olimex dará salida a la traza del ECG en el puerto serie.
He experimentado mucho con el hardware de captura de señal de ECG y encontró aquí un buen producto que se utilizó en el sistema final:
http://www.seeedstudio.com/wiki/Grove_-_Heart_rate_chest_belt_kit

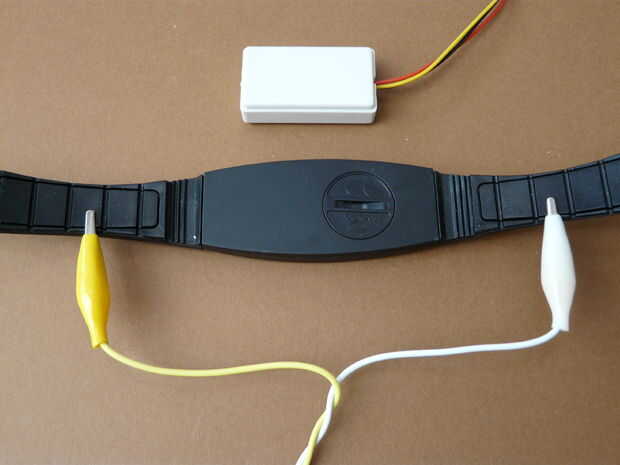

Simplemente conectar las asas a los electrodos del pecho de la correa y funciona bien. El receptor funciona con 5V y da un pulso de lógica agradable que puede ser utilizado para generar una interrupción.

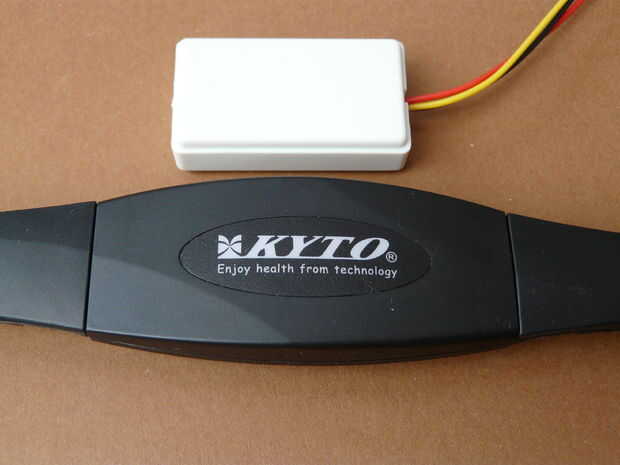

La banda de Grove (esencialmente lo mismo que los productos de monitor de ritmo cardíaco Polar) escoge inferior para señales ECG más confiable que las tarjetas Olimex, segundos para bloquear a los latidos del corazón, aunque tarda unos segundos.
Una ventaja clave de esta configuración es que los electrodos están conectados sólo a la correa del pecho que es alimentada por una célula de la moneda de 3V, esto aísla al operador del resto de la electrónica y así mejora la seguridad debe accionado Arduino de una alimentación conectada durante el desarrollo de software.
