Pulsera brillante de Lcd roto (9 / 14 paso)

Paso 9: Paso 9: construcción de la batería y soporte para PCB con un interruptor de ON/OFF parte 2

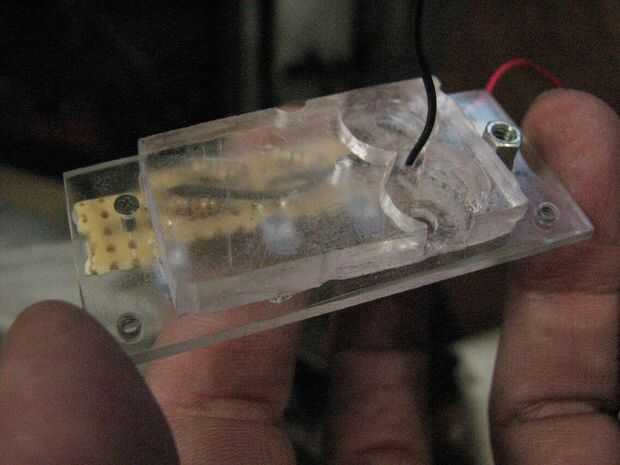

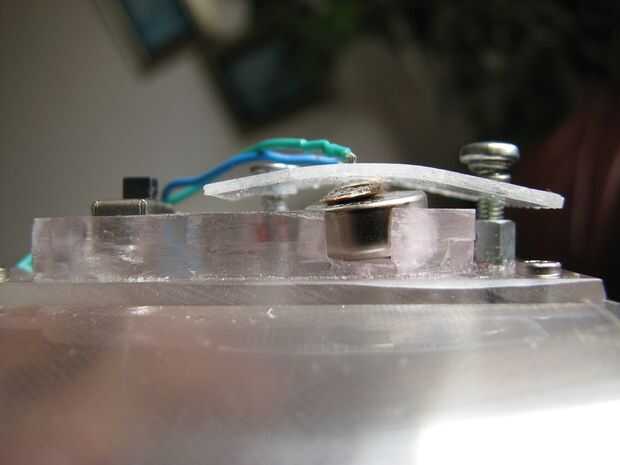

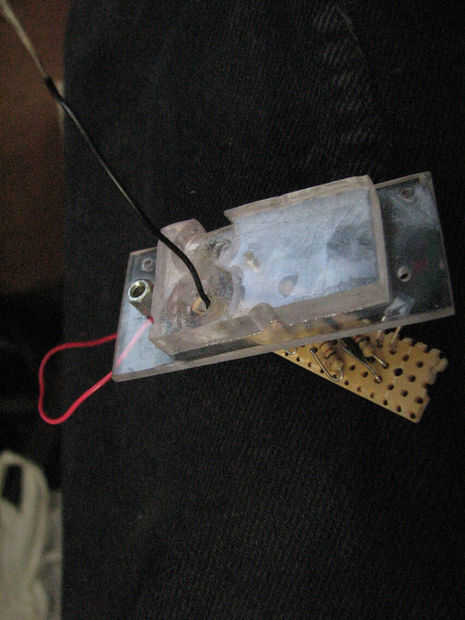

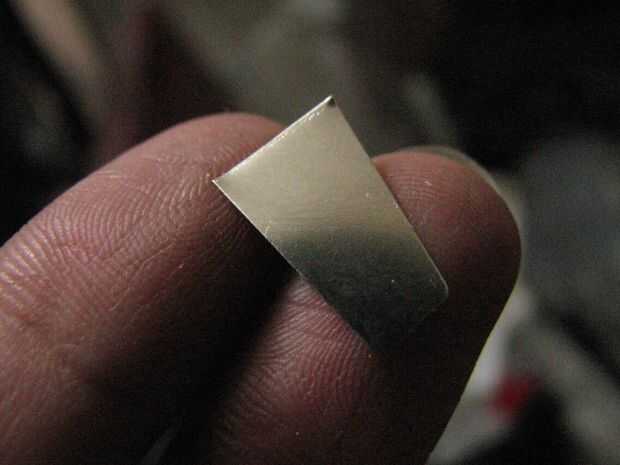

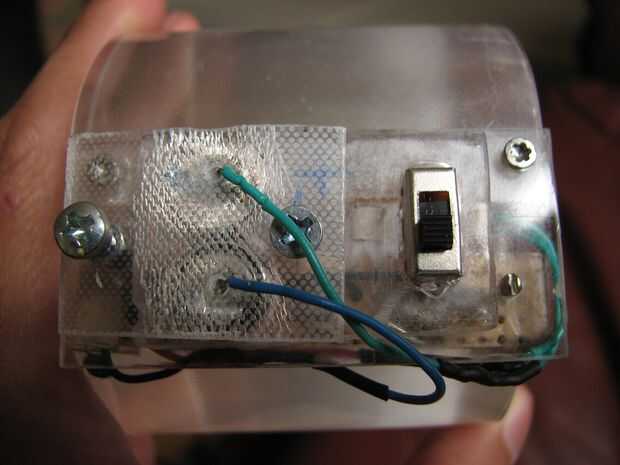

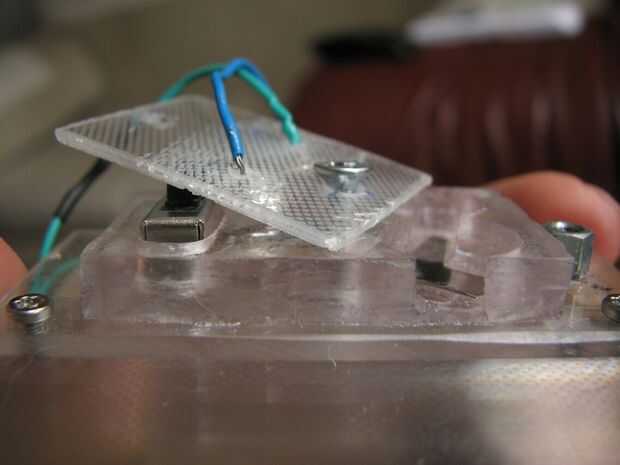

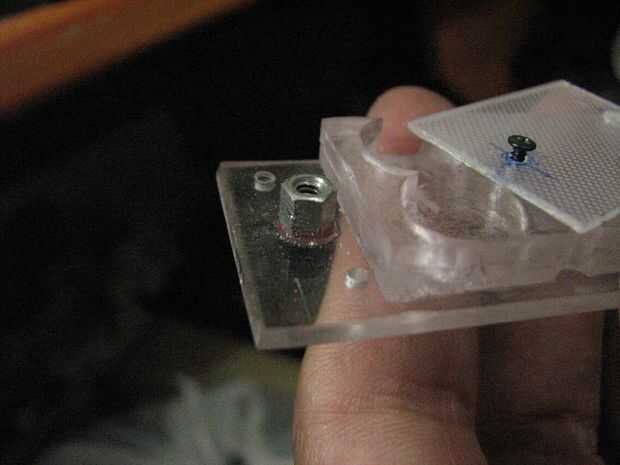

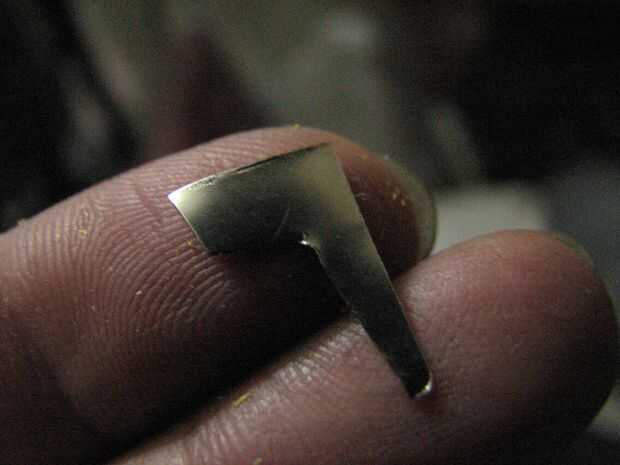

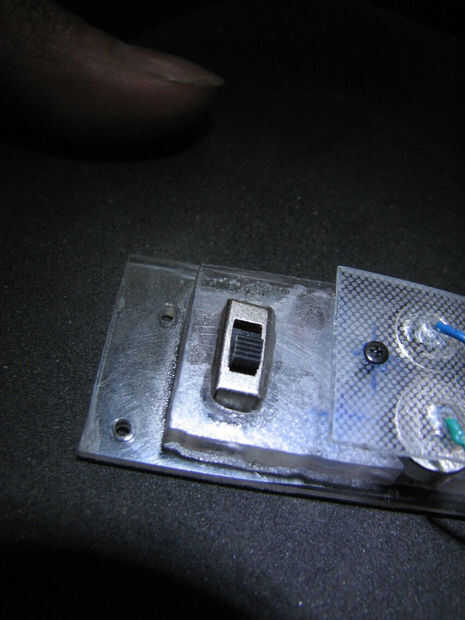

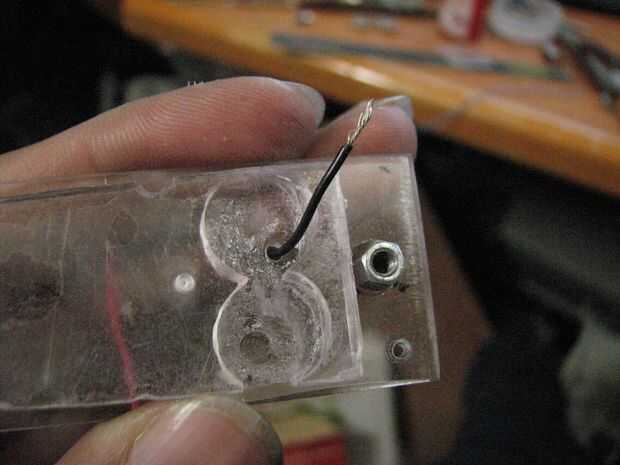

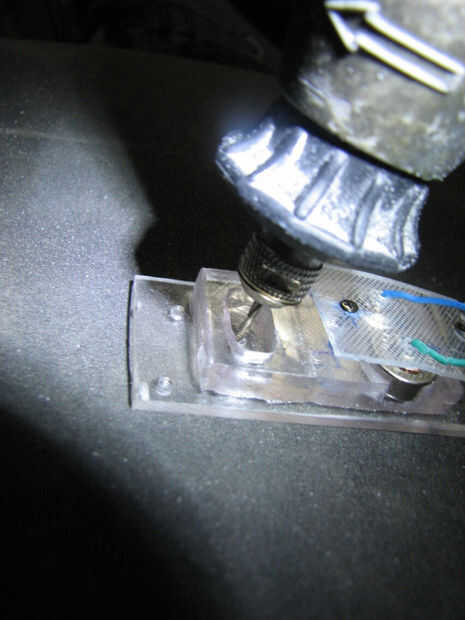

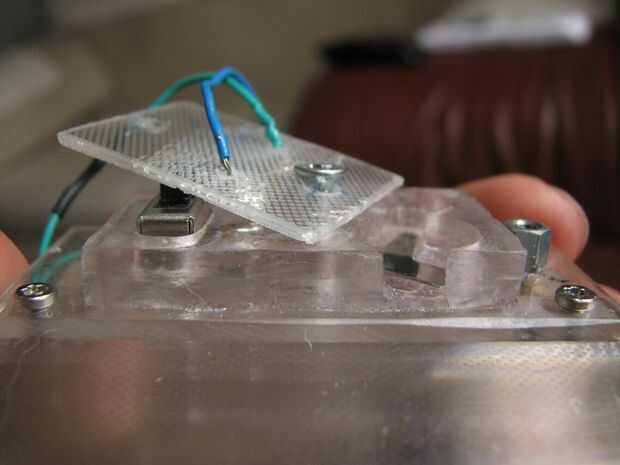

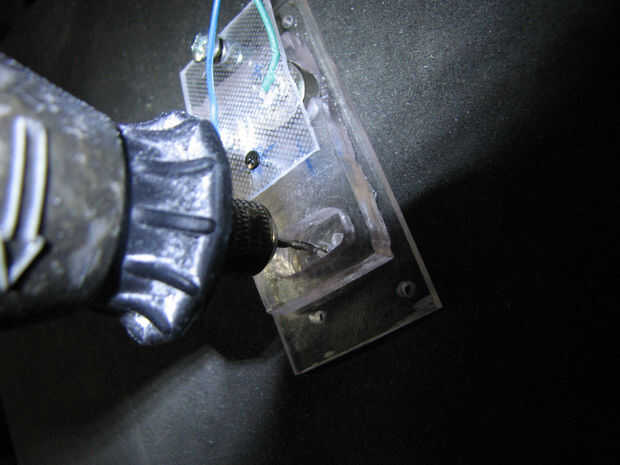

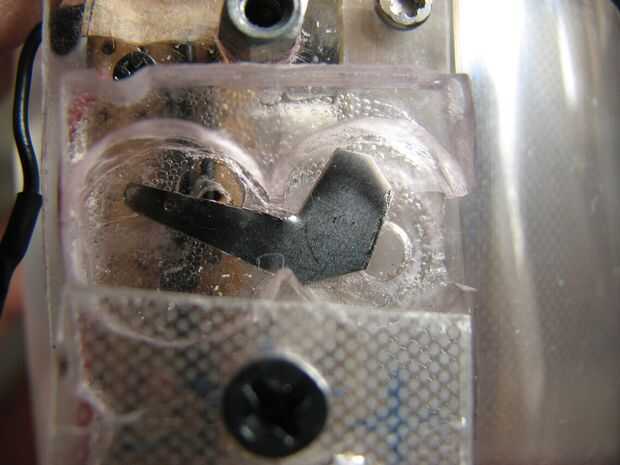

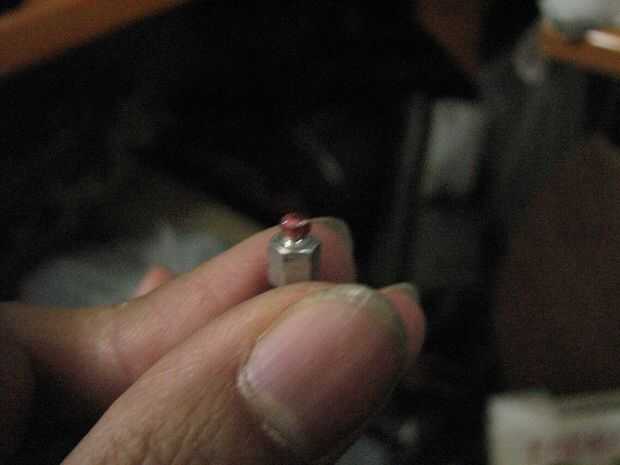

Las baterías tienen que ser conectados, así para completar el circuito entre ellos que corte un trozo de hoja de metal delgada que tenía que poner alrededor y ponerlo entre los agujeros de dos baterías para conectar las baterías cuando uno se coloca del lado positivo un el otro lado negativo hacia abajo. Porque montan los cables positivos y negativos que va al circuito de LED tiene que estar conectado mecánicamente a la batería he creado una puerta de la batería que es sostenida por dos tornillos: uno conectado permanentemente a la pieza de acrílico que actúa como pivote para mantener la puerta en su lugar cuando el primer tornillo que se atornilla a un enfrentamiento se retira para pasar la puerta y revelar las baterías detrás de él. Usé el mismo plástico que se utilizó para hacer el cilindro porque es poco flexible. La tapa tiene dos orificios alineados con las baterías a través del cual los cables positivos y negativos van y son conectados a dos pedazos de hoja de cobre que actúan como contactos. Finalmente he creado un agujero con la forma de un pequeño interruptor que rescatado de un PCB basura tuve que poner en ON/OFF, dos orificios para los cables a través de y con pegamento caliente adhirieron el interruptor para el acrílico. El PCB se lleva a cabo en la parte inferior del soporte de la batería con dos tornillos pequeños, los LEDS son pinted hacia el borde de la lámina de plástico cilíndrico.
