Pulsera de detección de la inclinación (4 / 6 paso)

Paso 4: soldadura

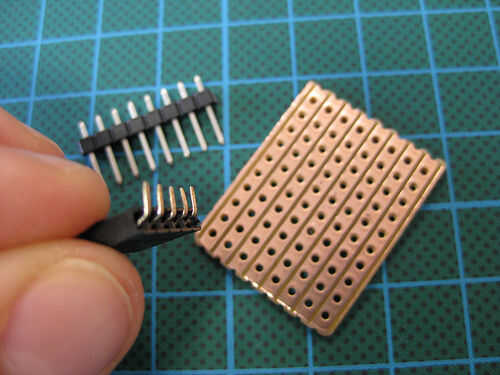

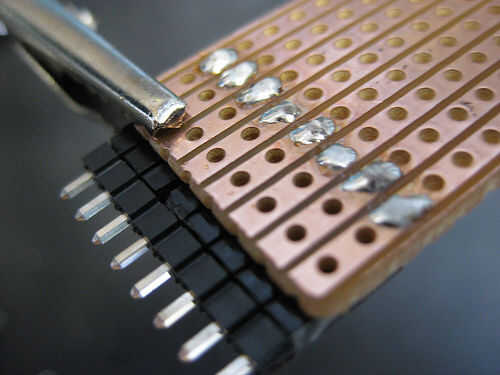

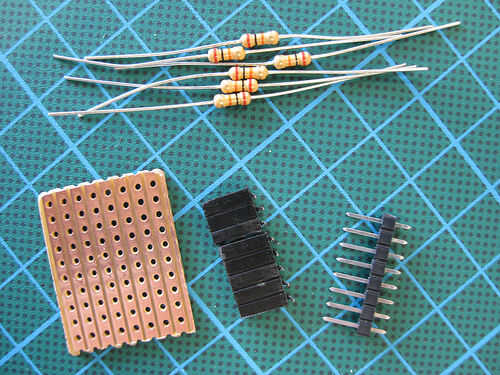

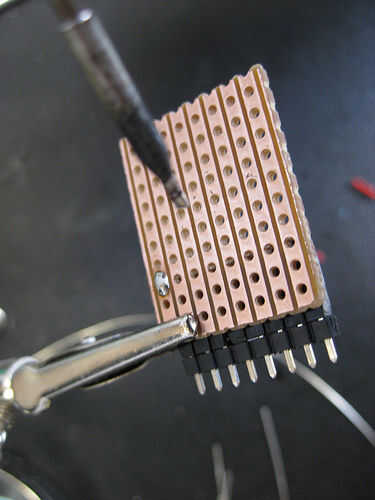

Cortar un trozo de perfboard 8 x 10 agujeros grandes. Con el conductor tiras a lo largo más de largo. Lime los filos. Doble las patas de tus ocho cabeceras femenino si no tienes ningún listo que doblado. Soldarlos a uno de los extremos de la perfboard. Esto va a ser una serie de resistencias de pull-up de cada entrada a la tierra. Para entender la razón de tener resistencias pull-up, sigue este enlace >>
http://CNMAT.Berkeley.edu/Recipe/how_and_why_add_pull_and_pull_down_resistors_microcontroller_i_o _

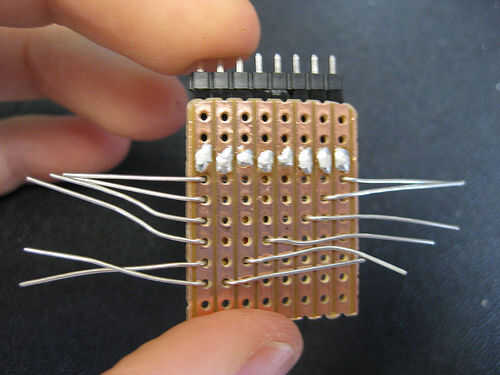

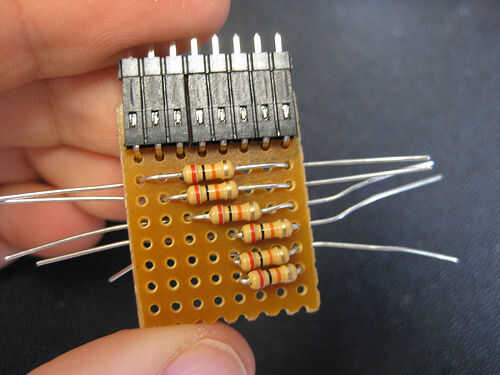

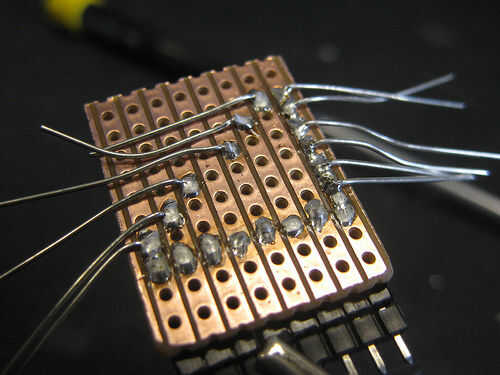

Soldar las resistencias K 10 o 20 a la Junta como se muestra en la ilustración. La línea roja representa el VCC y la línea exterior donde se acumulan todas las resistencias representa la tierra. El resto son sus seis entradas digitales.

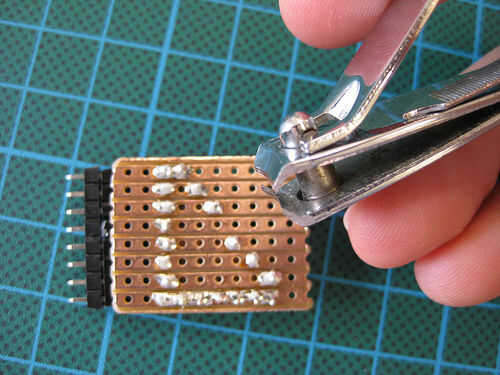

Recorte los extremos de los cables. Me gusta usar un cortauñas.

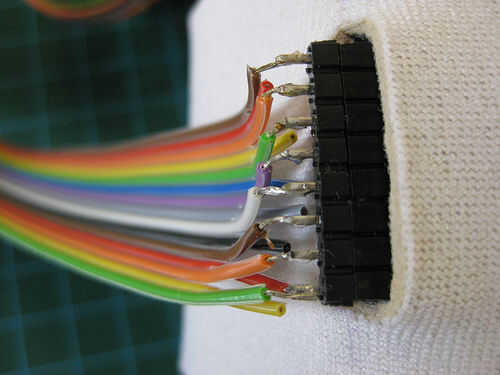

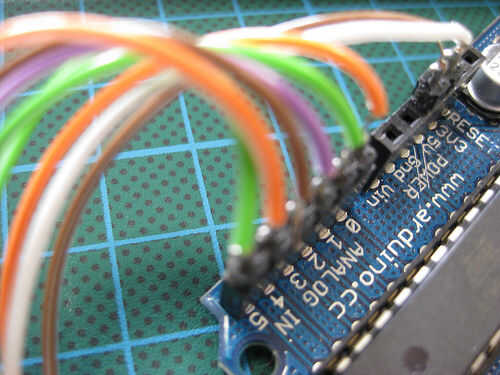

Soldar el cable de cinta en una fila de encabezados masculinos 8. Este se enchufa en la pulsera. En el otro extremo, asegúrese de separar los cables VCC y GND y soldar estos dos encabezados hombre conectado. Estos se conectarán a los 5V y el GND de Arduino. El resto de los cables a una fila de seis cabeceras masculinas de la soldadura. Estos se pone en las entradas analógicas o digitales, dependiendo de su código. Decidí enchúfelos en mis entradas analógicas porque ya tenía el código de lectura funcionando en mi tablero. Pero no tarda más de 5 minutos para cambiar a digital.
