Pulsera de detección de tiempo (5 / 6 paso)

Paso 5: coser

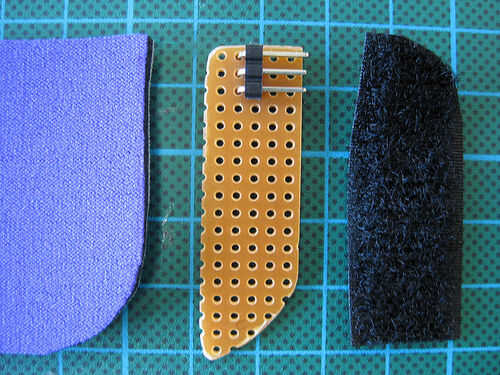

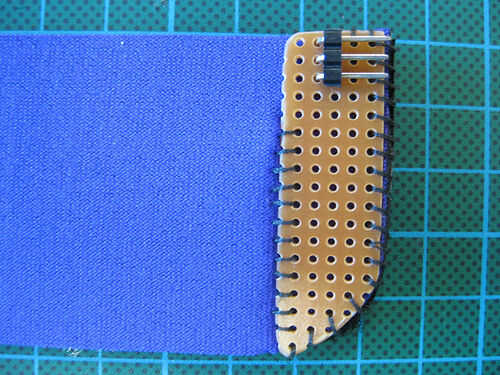

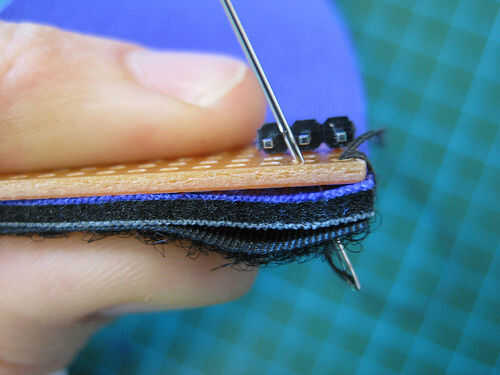

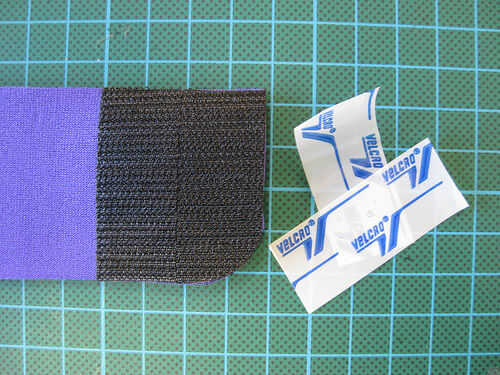

Antes de coser las conexiones conductoras que necesitamos coser el perfboard en con algunas puntadas no conductores. También podemos coser la tira de Velcro al otro lado del neopreno al hacerlo. Si no tienes Velcro pegajoso para el otro lado que tienes que coser esto demasiado. De lo contrario solo pelar y adherir.

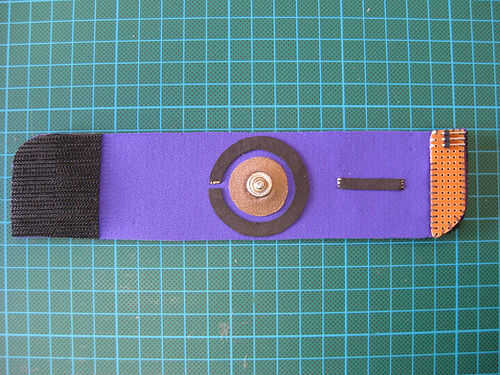

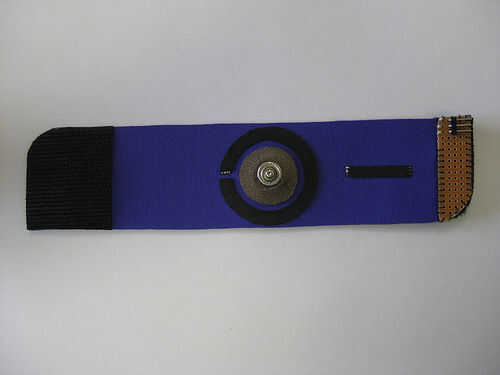

• El círculo será el + 5V
• El anillo será su resistencia variable
• El rectángulo tendrá su resistor de pull-up

Para entender la razón de tener resistencias pull-up, sigue este enlace >>
http://CNMAT.Berkeley.edu/Recipe/how_and_why_add_pull_and_pull_down_resistors_microcontroller_i_o _

Los tres puntos de conductoras vienen muy juntas y nos quiere asegurarse que no se toquen entre sí dentro del neopreno, donde no podemos verlos. Así que tienes que recordar donde han cosido.

CÍRCULO
Coser el círculo de tela conductora el agujero perfboard más lejos izquierda conectado a un jefe masculino, pasando por alto la resistencia de pull-up.

RECTÁNGULO DE
Coser desde el extremo de la resistencia de pull-up más cercano al perfboard el orificio central conectado a una de las tres cabeceras masculinas.

ANILLO
Cosa de uno de los extremos del anillo en el otro extremo de la resistencia de pull-up hasta el último agujero de los tres en el perfboard.

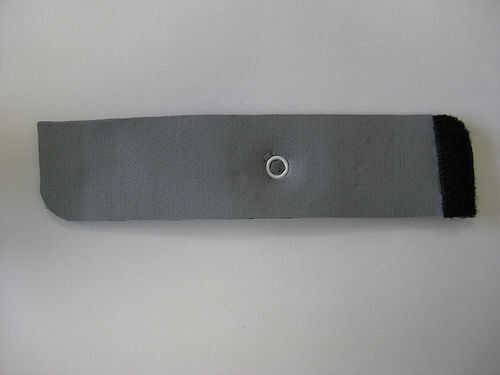

Os adjunto un popper de metal en el centro de mi círculo conductor, porque quería ser capaz de conectar una pieza de metal capaz de girar con éste, que puedo convertir y permanecerá en un solo lugar haciendo una conexión constante entre el círculo conductor y anillo resistente.

Una última cosa que tenemos que cortar y coser es un poco conductora dedo tapa de tejido conductivo (ninguna entretela fusible). Traza su yema del dedo y corte fuera dos veces, luego coser con hilo conductor o no conductor. Gire al revés. Acabado.
