Paso 2: Diseño y lasercutting
Elegir el material que usted quiere el BraceLED hace fuera de. Papel laminado, ducttape, tal vez incluso cuero. Nada flexible, cortado por una lasercutter y más o menos resistente al calor de la soldadura funciona. Más en el paso 6 sobre materiales.

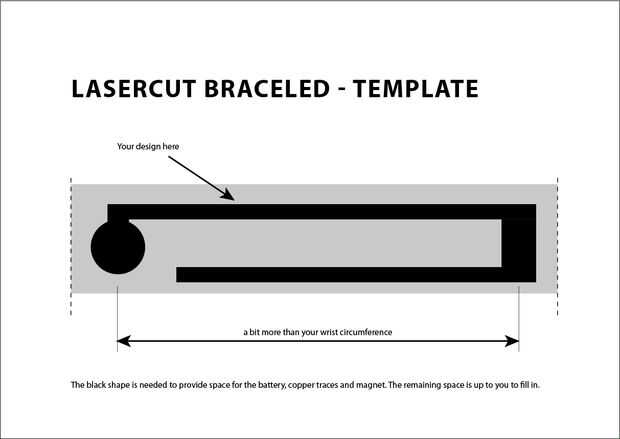

- Puede utilizar la plantilla (pdf) como una guía para su diseño de braceLEDs. La forma negra en la plantilla proporciona espacio que necesita para montar el LED, la batería y el imán. El espacio restante es suya para ser rellenado.
- Cuando estés feliz con tu diseño, dibujar con un marcador negro. Posteriormente se corta el contorno de la forma negro por la lasercutter.
- Analizar su diseño, o tomar una foto.
- Lugar la imagen de tu diseño en un vector basado en el programa de gráficos. Yo uso Adobe Illustrator (versión CS 4, versión holandesa) aquí, pero los fundamentos son los mismos en otras aplicaciones. (Nota: recomiendan que los usuarios de gráficos Pro para convertir la imagen a escala de grises, pero para ello realmente no es necesario)

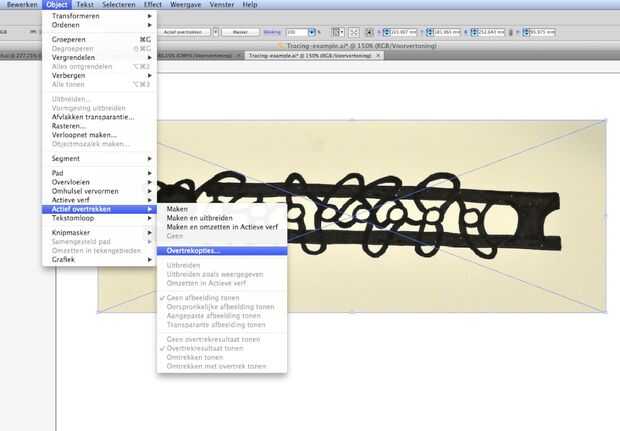

- Seleccione la imagen y elija calco -> Opciones de seguimiento (captura de pantalla)

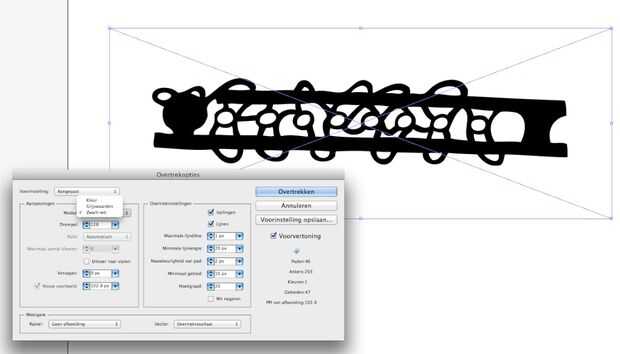

- En la ventana emergente (captura de pantalla), ver escuchar y jugar con las opciones hasta que estés contento con el rastro.
Haga clic en OK y listo. Eliminar la imagen original y hacer el croquis del diseño trazado (sin color de relleno, color de línea rojo, espesor 0,1 pt más o menos).

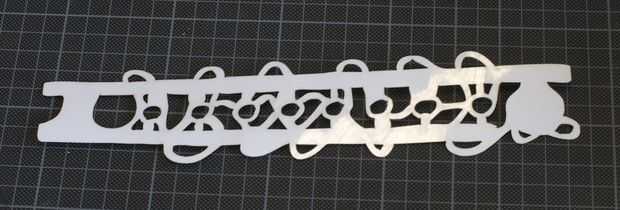

Envíe la imagen calcada a la lasercutter. No puedo ayudarte, porque el cómo hacerlo para depende del tipo de lasercutter que usas. Si estás en un FabLab / MakerSpace Tecnología tienda / etc, pregunte al personal. Ellos sabrán qué hacer.
NB: Si estás cómoda con dibujo vectorial basado en, usted puede diseñar el BraceLED todo en Illustrator por supuesto. El resultado será bastante diferente de diseños dibujados a mano.
