Paso 5: Añadir LEDs: soldadura y pruebas
El tema de la polaridad del LED:
Tenga en cuenta que los LEDs tienen un plus- y un signo menos-(llamado ánodo cátodo de o).
Por consiguiente, hay un rastro de más y menos huella en el braceLED: el rastro que va debajo de la batería es el rastro más.
Así que tendrás que soldar el LED plus-a plus-trace y el menos-al rastro negativo.

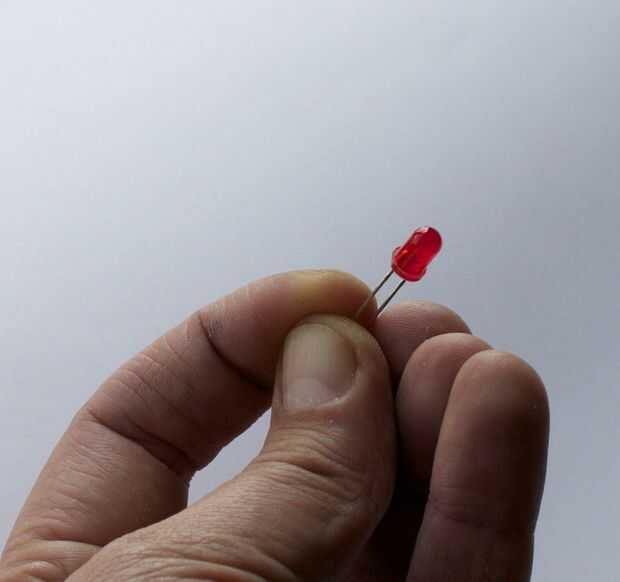

Plomo menos de un led es fácil de identificar: es el más corto de los dos cables, y hay un pequeño bisel en el borde de la cúpula por encima de la cabeza menos (cuadro 1).
De soldadura:

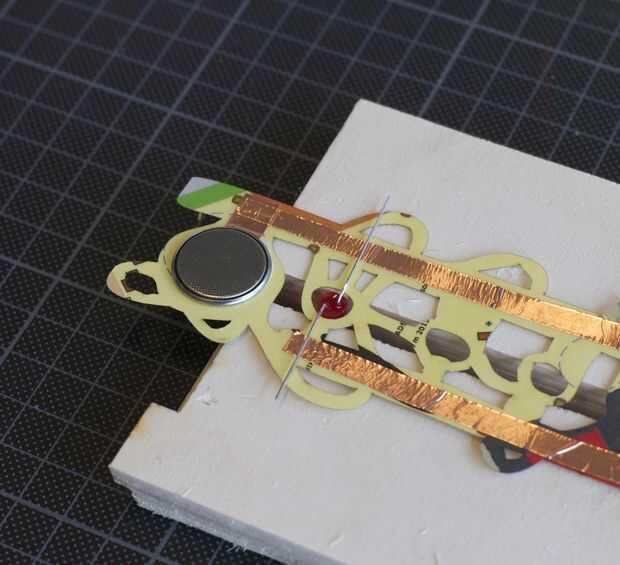

- Establecer la BraceLED en dos piezas de scrapwood (o libros) con una raja entre derecho debajo de los orificios a través de la cual aparecerán los LEDs.
- Propagación de LED lleva 180 º

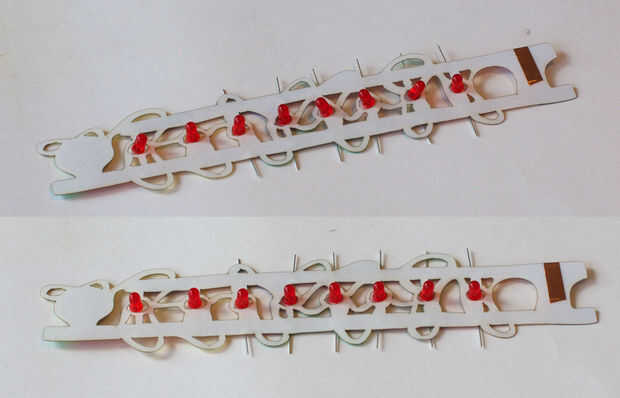

- Poner los LEDs a través de los agujeros de lo braceLED, los cables cruzando los rastros cobre (recordar el tema de la polaridad? :-))

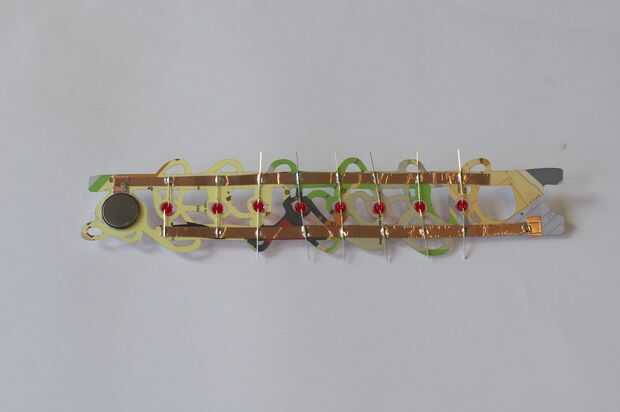

- Los LEDs en los cables de cobre de la soldadura *).
- Poner un poco de soldadura donde se superponen los cables de cobre.

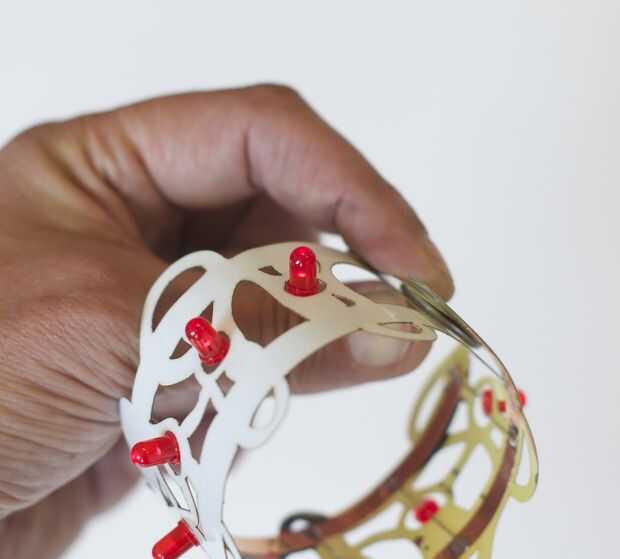

Prueba: Al cerrar el braceLED, empuje el volteado sobre menos plomo contra la batería. El LED debe encenderse (imagen 5).
*) Si utilizas ducttape: intentar soldar rápidamente, porque ducttape no es muy resistente al calor. Si no está seguro acerca de tus habilidades de soldaduras, realizar una prueba en algunos ducttape chatarra y cinta de cobre primero. Recuerde, la gente que nunca soldar antes de braceLEDs perfecto hecho con ducttape. Lo puede hacer. Realmente. Confía en mí :-)
