Paso 4: Diseño de la cerradura, parte uno
En lugar de D y L, también podría hacer un anillo normal y barra.
Para hacer la L poder ir a la D, allí debe ser una cadena pequeña adjunten a la carta (lo mismo para el anillo y la vara).

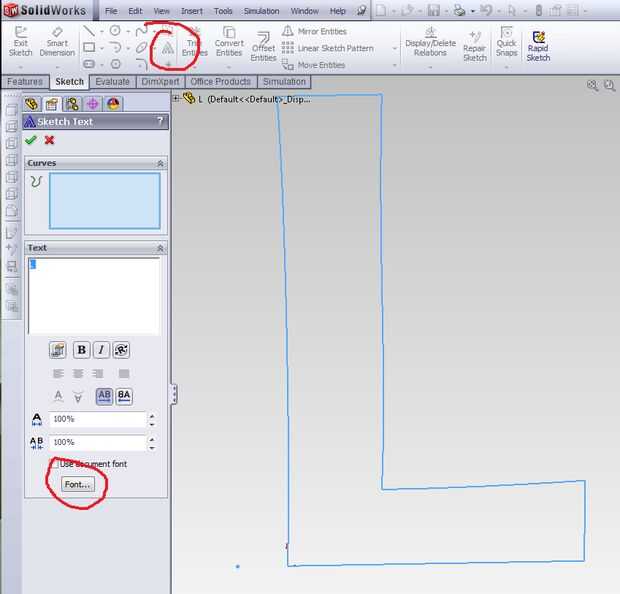

Para la letra L, hacer un dibujo y usar la opción de texto. Tamaño de la L puede determinarse haciendo clic en el botón de 'fuente'. Bajo 'Alturas' eligieron unidades y el tamaño en mm que quiere la carta que. El L debe ser alrededor de 1.5 - 2 veces tan grande como la D. En el cuadro de la versión impresa no es el caso. La cerradura no funciona, así que cambié las medidas en los archivos de SolidWorks.
Cortar la línea de horizental del L más corto con un corte extruido. El L debe ajustarse a la D, así que corte la línea horizental en la mitad.

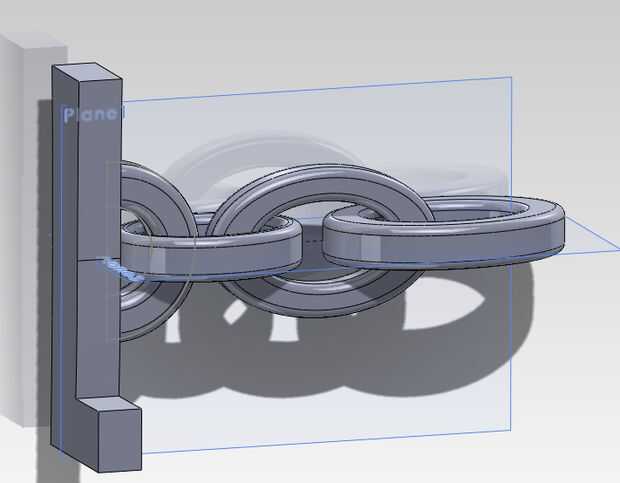

La cadena se puede hacer en los mismos archivos. Hacer un plano a la mitad el dibujo de L., saca filete en algunos anillos. Hacer otro plano transversal y el semicírculo y el anillo de conexión de los otros anillos.
O usted podría hacer el anillo medio conectado a la L. Luego hacer un anillo en el otro archivo y conectar el L con varios anillos en una Asamblea.
