Paso 3: Paso Final de CAD
La próxima cosa que quieres hacer es crear un patrón circular alrededor del tamaño del círculo que le intención de uso.
Para determinar esto simplemente tomé una medida de la longitud de un lado de mi mano a la otra en su punto más ancho con una pinza.

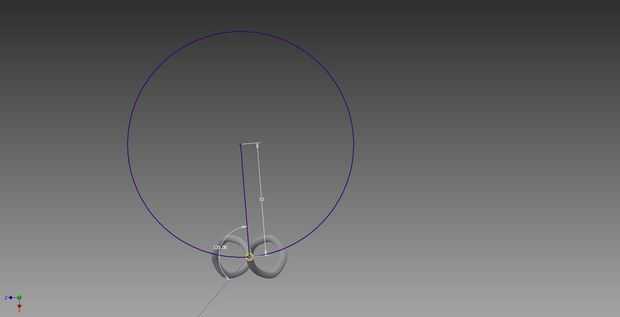

En inventor creé un círculo que tiene un radio de medio el largo medido + 10 mm para retracción y ajuste de compensación.
(en mi caso 45 mm)

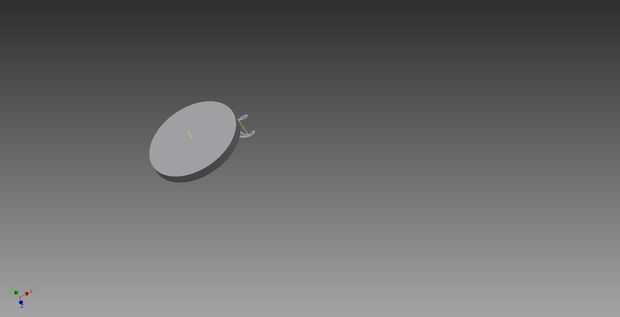

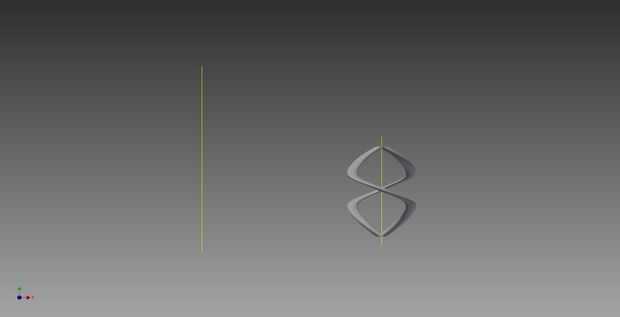

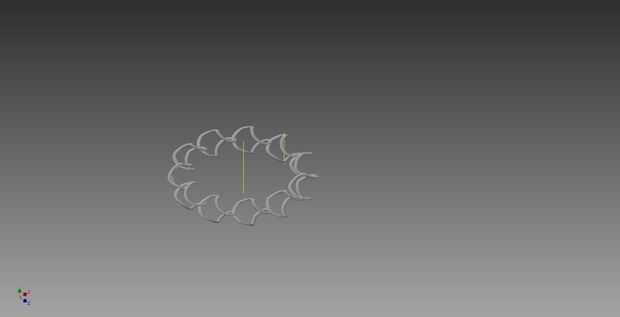

Así que después de encontrar el tamaño adecuado y la colocación para el círculo que quería que el diseño a seguir i (no la mejor manera de ir sobre esto, pero más rápido) lo sacada entonces coloca un marcador de eje, eliminado la extrusión completa con las características de trabajo vinculados al mismo y había hecho un patrón circular alrededor de este eje. Yo jugaba con la cantidad de funcionalidades añadidas en el patrón hasta que encontré un ajuste número 12 donde los diseños entrelazados entre sí y tocado. Que desea que tenga cada enlace tocando porque la estructura rígida mantiene mejor su integridad y también con diseños como este se convertiría en una cadena extraña como estructura.
