Pulso de ancho modulado LED antorcha (2 / 8 paso)

Paso 2: Oscilador de la relajación

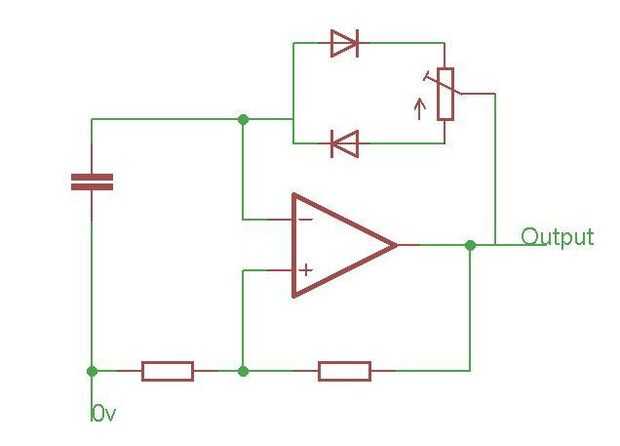

Por definir la frecuencia en el paso 1, R1 puede reemplazarse con un potenciómetro, RP, con un valor de 2R1 y dos diodos. Esta modificación permitirá el ciclo de trabajo, variar, manteniendo una frecuencia constante.

Fines generales PWM de los LEDs, no hay necesidad para una precisión absoluta con la frecuencia. Si hay un requisito para la precisión, entonces el elegido del potenciómetro debe ser como a, pero no más que 2R1 y una resistencia de compensación igual a R1-RP/2.

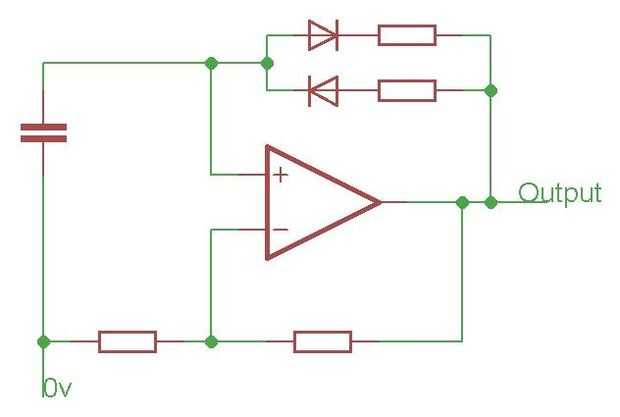

Una solución alternativa es utilizar dos resistencias en serie con dos diodos, para dar un ciclo de trabajo fijo y predefinido.
