Pulso de ancho modulado LED antorcha (3 / 8 paso)

Paso 3: Salida de oscilador de relajación

La señal de reloj o puede conectarse directamente a un solo LED, pero esto no permitirá que el LED esté controlado por una fuente de la lógica externa. Puede en cambio ser más fáciles de alimentar esta salida a la base de un transistor y luego usar el transistor para encender/apagar el LED.

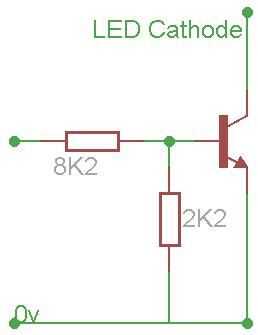

El divisor potencial en la entrada del transistor es para reducir la salida del oscilador de relajación, ya que en es estado, todavía es la salida de 2v. Esta debe reducirse a debajo de 0.7v a fin de no para encender el transistor, de lo contrario el LED permanece encendida constantemente y cocinar.
