Pulso de ancho modulado LED antorcha (7 / 8 paso)

Paso 7: Probar el circuito

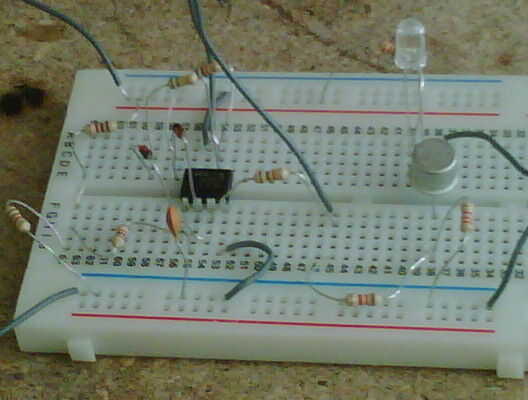

Esto es una sola versión de LED del circuito. No especialmente ordenado, pero es un prototipo y sigue el esquema del paso 7.

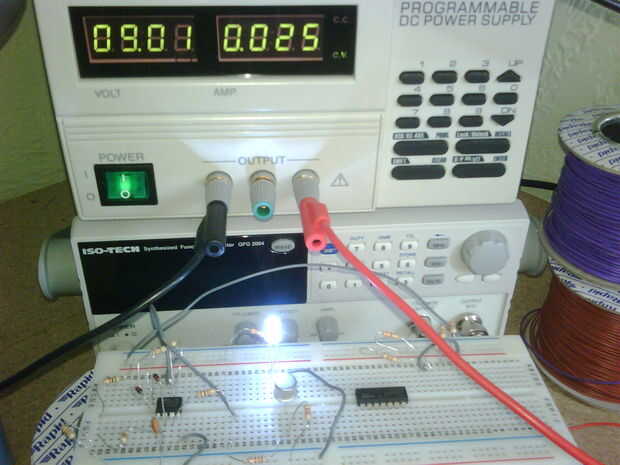

También se puede ver desde la fuente de alimentación que 24mA única es absorbida, en comparación con el de 30mA, si el LED se conecta normalmente.

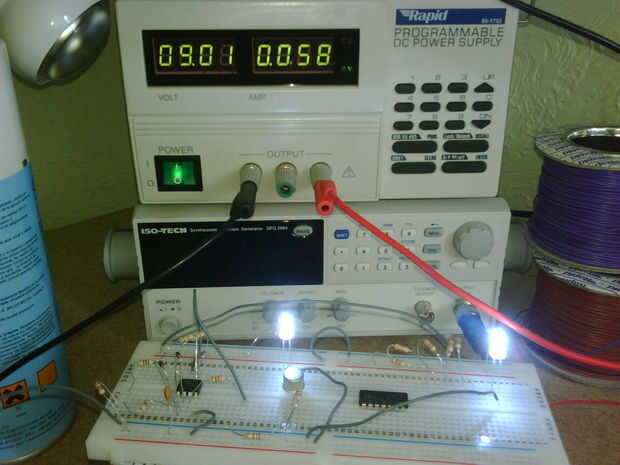

De la tercera imagen que contiene dos LEDs, parece que ambos tienen el mismo brillo. Sin embargo muy rápidamente, el LED conducido directo se convierte en caliente rápidamente dando razón a PWM.
