Pulso de ancho modulado LED antorcha (8 / 8 paso)

Paso 8: Acabado antorcha

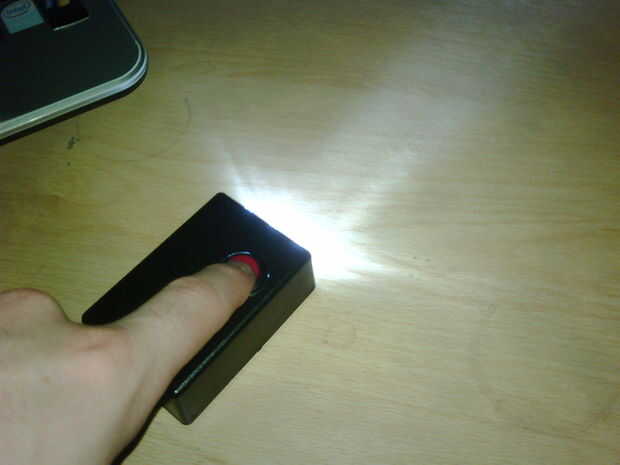

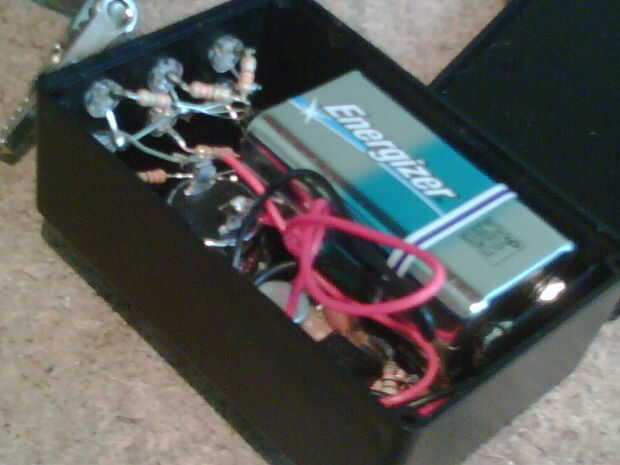

Transferir el circuito a veroboard es un reto, especialmente de condensación el oscilador de la relajación por lo que cabe en el caso. Lo principal para verificar es que no haya cables se cruzan o son lo suficientemente suelta para cruzar. Agregar otro 5 LEDs, un interruptor en serie con un conector de la batería y luego colocando en un caso es más sencillo.

Conectar la fuente de alimentación al conector de la batería el circuito de prueba, la lectura actual promedio fue aproximadamente 85mA. Esto es significativamente más pequeño que 180mA (6 * 30 mA) que requeriría un sistema de impulsión directa.

No he ido en mucho detalle con la transferencia del circuito de la placa, en veroboard ya he dirigido a concentrarse en la teoría detrás de este proyecto, en lugar de específicamente su producción. Sin embargo como una guía general, debe probar el circuito y hacer que funcione en el protoboard, y transferencia de los componentes de la veroboard, a partir de los componentes más pequeños. Si usted es competente y rápido en la soldadura, usted puede con seguridad de la soldadura de un chip directamente a la Junta, de lo contrario debe usar un soporte de chip.
