Pulso de la ciudad (9 / 15 paso)

Paso 9: CAD y estructura básica

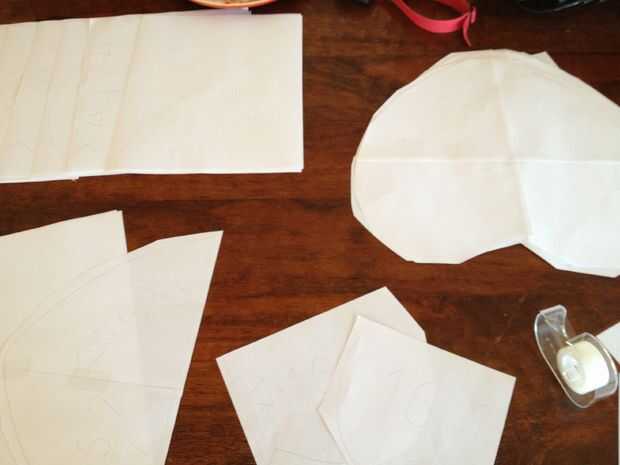

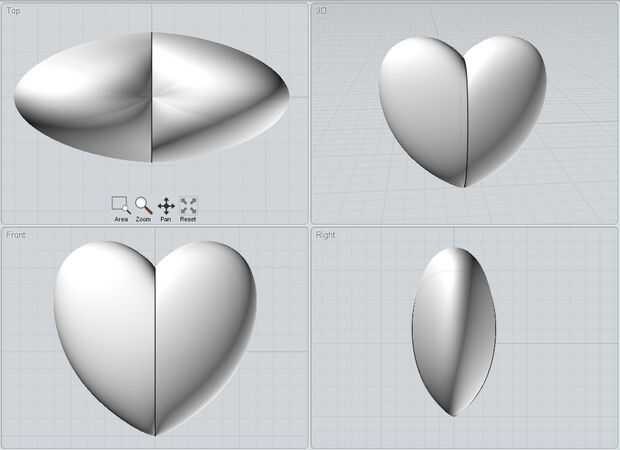

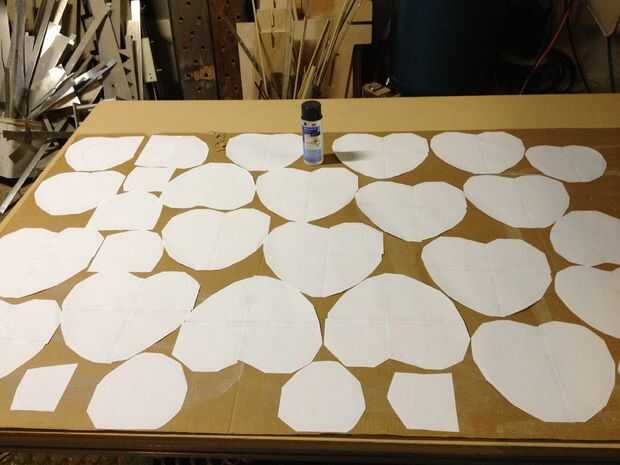

usé una aplicación de CAD llamada momento de inspiración para el diseño de una forma básica de 3-d de corazón (la mayoría del software CAD podría ser utilizada).  Autodesk 123d Make yo solía cortar en capas transversales y representar las capas como una serie de archivos PDF para imprimir en papel de 8,5 x 11.  Esto imprimí todos (hubo alrededor de 30 páginas) y corte y grabado hasta que tuviera todas las capas de papel.  Luego conseguí algunos pedazos grandes de cartón recuperado, no demasiado aplastada y utilizado adhesivo en aerosol para fijar todas las formas de corazón de papel.

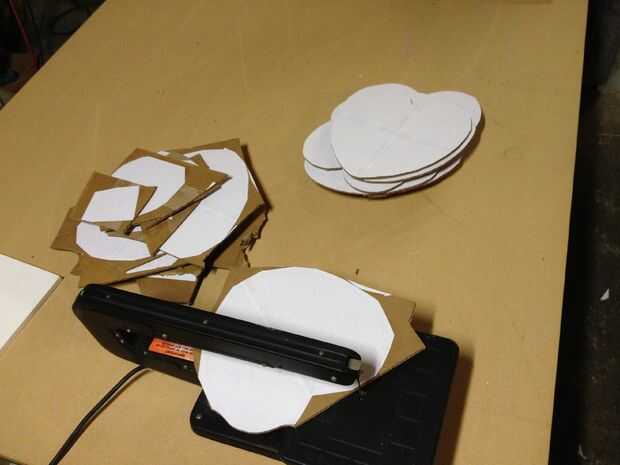

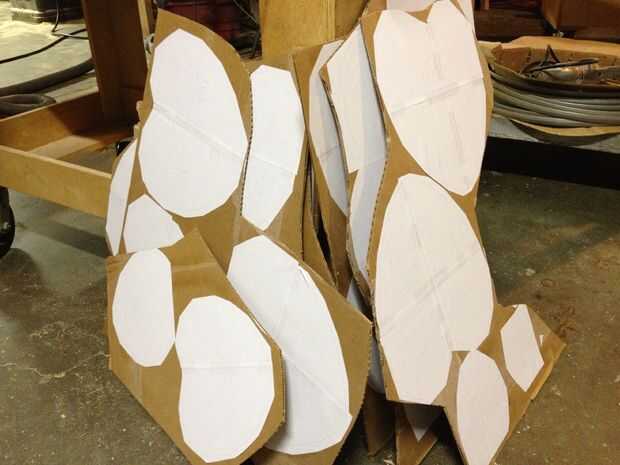

Yo simplemente tenía que cortar (otra vez) y la pila.  Comenzó con un cuchillo x-acto, pero cambiado a una sierra de calar muy rápidamente.  No era mucho más rápido, pero era mucho más fácil en mis manos!  Utiliza el x-acto para cortar trozos de tamaños razonable y luego la Sierra de calar para hacer cada pieza.

Puesto que quería un corazón hueco que contiene la electrónica, y que tenía pedazos sólidos, luego corte el centro de la mayoría de las piezas (excepto los más pequeños que formaban el frente y la parte posterior del corazón).  Tenía que ver esto con el x-acto, pero podría ser descuidado por lo que no era tan molesta!

Nota: los dos últimos archivos en este paso son el PDF del corazón en rodajas y el archivo de formato de 3dm de la forma básica del corazón.  No dude en utilizarlos.
