Paso 3: Producción de luz
1. espera
Los LEDs son blancos y se descoloran lentamente en y hacia fuera
2. grabación
Cuando se detecta el contacto, el sistema registra las horas de pulso durante 8 segundos. Incrementalmente prende la de abajo a arriba.
3. reproducción de
Las luces parpadean con el ritmo cardíaco del usuario
Los LEDs utilizados para este proyecto es un producto llamado Total de Control de iluminación. Cada uno de los LEDs RGB en la tira es individualmente direccionable así que podemos producir muestra arbitrario con ellos.

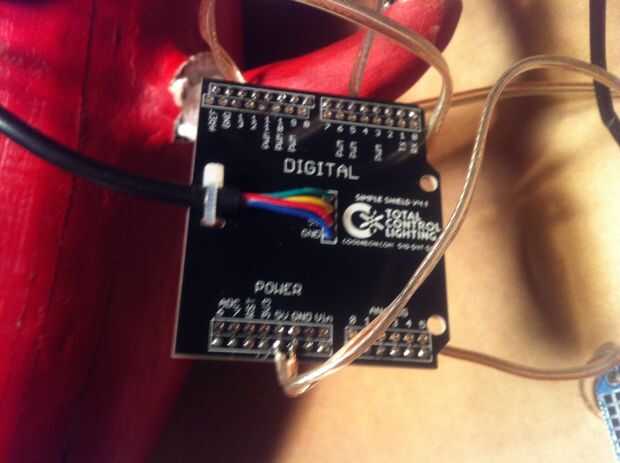

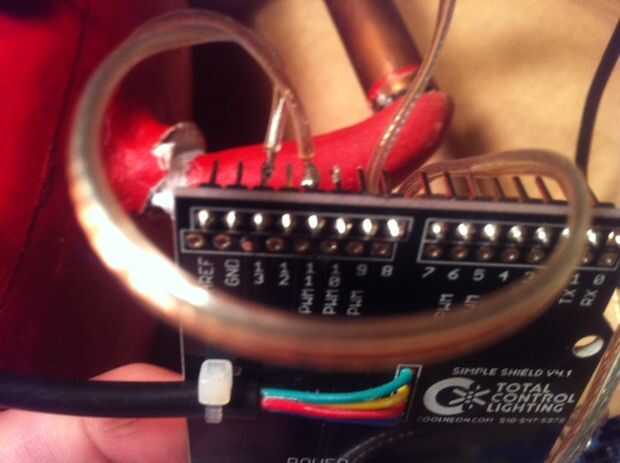

El sistema funciona a través de un prototcal de comunicaciones llamado SPI. El producto que se muestra en la imagen es el escudo de totales de Control de iluminación que es un escudo de arduino que conecta las líneas SPI arduino y potencia a la tira de LED. Resulta que el Arduino Mega 2650 que usé tiene sus líneas SPI en pins diferentes que un Arduino estándar así que terminé tener que soldar los cables entre ellos.
TCL escudo <> – Arduino Mega 2650
Líneas SPI
11 -> 51
13 -> 52
Los 5V y GND son enganchadas a los 5V y el GND de Arduino.
Pude haber directamente conecté los cables TCL a Arduino pero tenía ya bough el escudo de todos modos.
