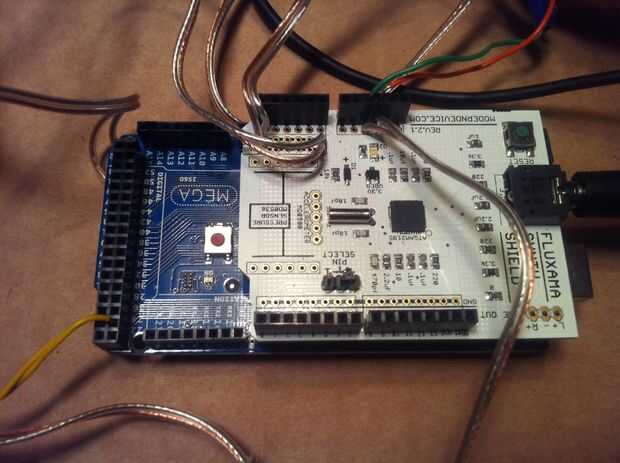

Paso 6: Conectar todo
MOD-EKG
Gancho para arriba líneas de la alimentación a 3.3V carril.
Comunicación:
MOD-EKG-> Arduino
Puerto 1 Pin 1 -> Pin 22
Puerto 1 Pin 3 -> Pin 23
Escudo TCL
Energía
Conectar las líneas de energía al ferrocarril de 5V.
Comunicación:
Escudo TCL -> Arduino
11 -> 51
13 -> 52
Amplificador
Conectar las líneas de energía al ferrocarril de 5V. Conecte la línea de audio.
Paquete de la batería
Conecte la batería en el riel de 5V.
Notas sobre el sistema de alimentación de arduino
Esto es un poco de un lado ya estaba bastante confundido sobre cómo funcionaba el sistema de alimentación de arduino al principio y lo que era la forma correcta de conseguir energía a la cosa.
Hay 3 formas de obtener energía en el dispositivo.
1. DC jack de alimentación - 6-20V (max). Esta conexión es para una fuente de alimentación. El riel de 5V se genera de un regulador lineal conectado a esta fuente. Ya que hay algunos de la gota en el regulador, poniendo 5V directamente en el jack DC no producen 5V por el regulador. También, si enganchamos a decir una fuente de 12V aquí, la mayoría de la energía se desperdiciaría en el regulador.
2. USB. Los 5V de lo USB pasa a través de lo que parece ser un fusible electrónico. Es un dispositivo que apaga el circuito si la corriente es demasiado alta. Presumiblemente esto es para evitar un puerto USB se dañe por un corto circuito pero no estoy seguro.
3. directamente conecta al riel de 5V - haciendo esto directamente estás alimentando el riel de 5V de arduino. El poder no está viajando a través de un regulador o un fusible por lo que esto te permite obtener el máximo poder en el riel de 5V. Esto no es realmente importante para este proyecto ya que no utiliza mucho, pero es bueno saber de otros proyectos. A no poner demasiada tensión en esta línea, o algo puede estallar.
Los 3.3V carril está reglamentado hacia abajo desde el regulador de 5V. Es también un regulador bastante pequeño así que no planea poner cualquier cosa que atrae a una gran cantidad de corriente en este carril.
