Paso 8: Diseño de la caja

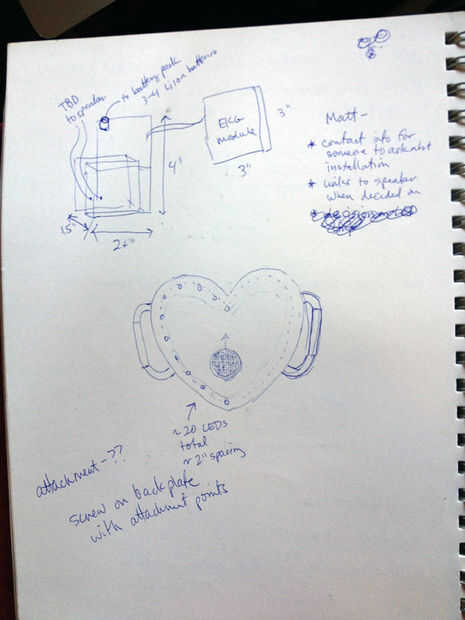

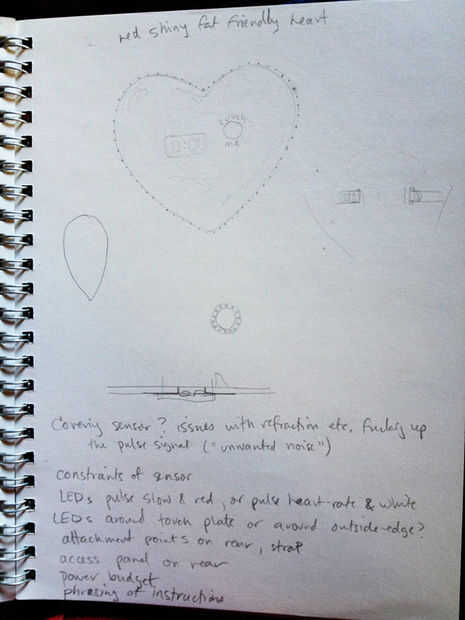

Inmediatamente de un "gordo, agradable, brillante corazón rojo" como una forma de la base. Que corresponde bien con el concepto que estábamos trabajando con el latido del corazón, y fomenta la interacción si no parece demasiado oscuro o industrial. Sigo, sin embargo, más orgulloso de la idea de poner manijas a los lados, con los sensores de pulso. Asas son una invitación súper clara, sin palabras, para tomar en!

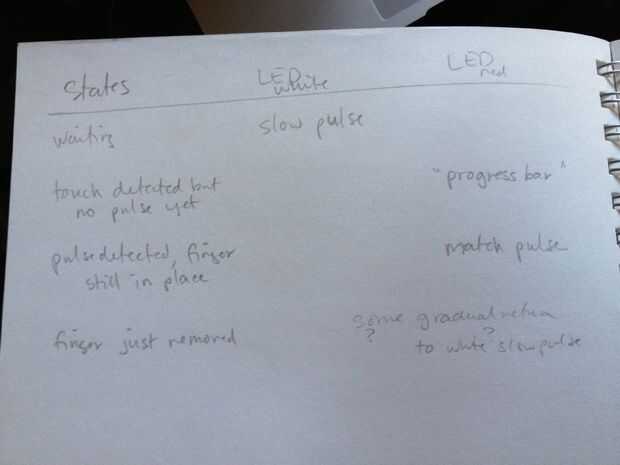

Puesto que el circuito interno necesita un poco de tiempo para sentir el pulso del usuario suficientemente, también decidimos que los LEDs incrustados se comportan diferente dependiendo del estado del dispositivo fue en: a la espera de un usuario, detección de un pulso o pulso música.
Decidí construir el corazón de capas de cartón cubierto con masilla de cuerpo de auto. Cartón de capas es una forma increíblemente rápida para convertir un dibujo en un áspero objeto 3-d que usted puede entonces lío alrededor con refinar del CAD. La masilla pintada le daría un duro, brillante, apuesto y una cáscara dura que incrustar el LED, altavoz y los sensores.
Herramientas y materiales eran simples y disponibles:
* computadora con programas de CAD, momento de inspiración y 123D Make
* impresora de papel regular y el papel
* tijeras y cinta
* reciclado de cajas de cartón, caja del refrigerador es agradable si usted puede conseguirlo
* adhesivo en aerosol
* exacto cuchillo
* Sierra de la voluta (opcional pero ahorra un poco de tiempo)
* pegamento
* masilla de cuerpo auto (off marcas huelen peor mucho, te recomiendo marca Bondo)
* plástico
* palitos o depresores de lengüeta de
* 2 pc cobre de 4" tubería - usé una sierra para cortar un pedazo del Departamento de fontanería de Home Depot
* ok, tal vez una sierra de mano, si usted no puede encontrar 4" tubo precortado
* taladro con broca, de metal 1/16"
* un par pies de medio calibre cable aislado
* Cautín y soldadura
* papel de lija
* percha
* pintura en aerosol y cartilla
* taladro con broca de 1/2"
