Pulso de pintura: Digital agua infiltrada (10 / 11 paso)

Paso 10: cableado

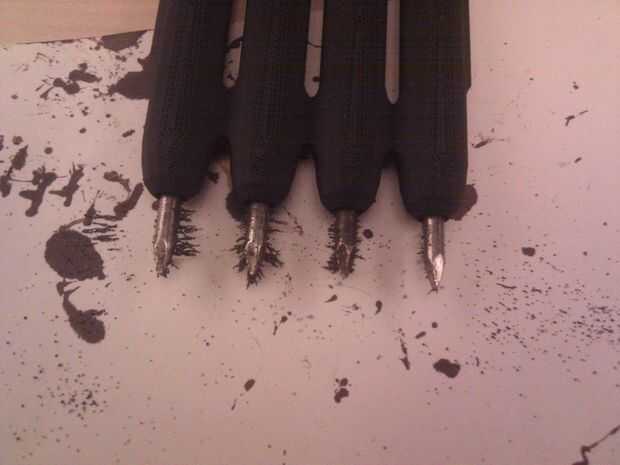

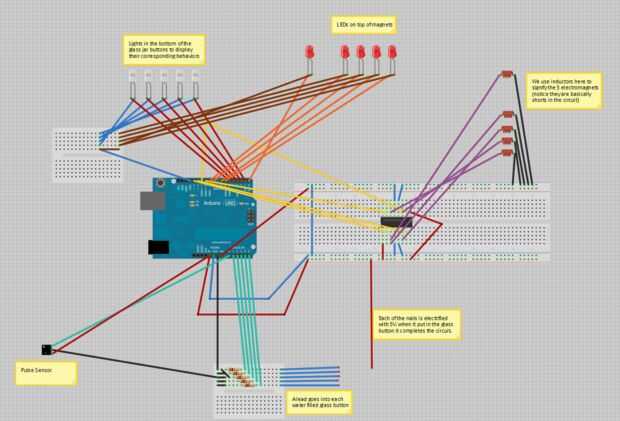

Hay un montón de componentes que envían señales para controlar un movimiento (como los imanes de conmutación para el lápiz), muestran luces de indicación o sentido de conectividad. Armamos un esquema poco chicos en fritzing para ayudar a tratar de entender lo que había sucediendo.

El archivo completo está disponible aquí:
http://dwig.LMC.gatech.edu/projects/Ebru/downloads/PaintPulse2.fzz

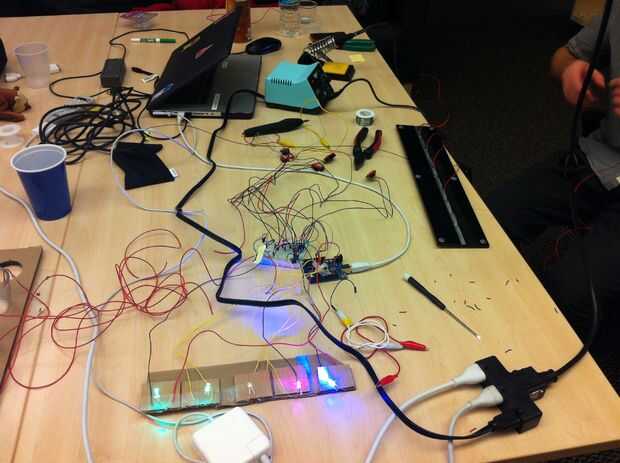

Para otra nota, todos nuestros dispositivos son hard-wired. En el futuro, sería bueno integrar algunas conexiones inalámbricas en el lápiz y peine, pero para este prototipo hemos intentado mantenerlo más simple. Una cosa útil que descubrimos es que en vez de intentar enviar 10 cables diferentes funcionando en paralelo de la placa, hasta el techo y en el lápiz y peine y tener que encontrar la manera de hacer un seguimiento de estos cables nosotros mismos, llegamos a la idea de hackear conexiones ethernet.
Cable Ethernet (CAT 5, conectores RJ45) generalmente son sólo 8 cables paralelamente a muy largas distancias. También tienen complemento práctico encendido y apagado de conectores.

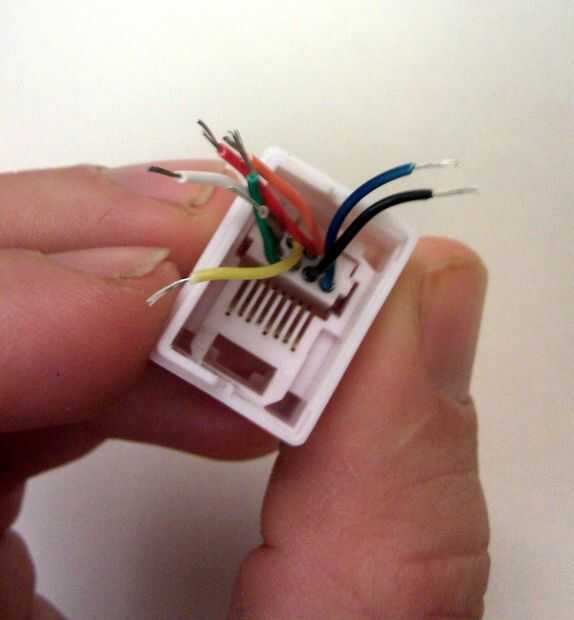

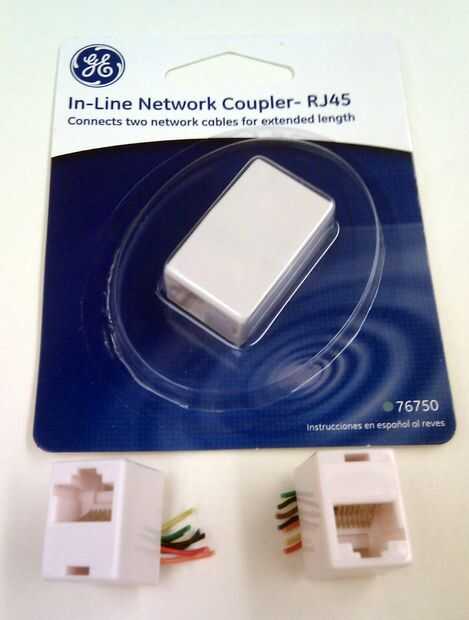

Si tratas de comprar sólo el gato, conseguir un poco caros (unos 7 a 10 dólares cada uno). PERO, si usted compra un acoplador puedes romper por la mitad y obtener 2 gatos por sólo $2.50 (de The home depot)
