Paso 7: Diseñar el botón menú y seleccione la salida de Arduino al ser pulsada y fijar la duración de 45 minutos
Inicio pfodDesigner y "Nuevo menú de inicio"
Haga clic en "Agregar elemento de menú"

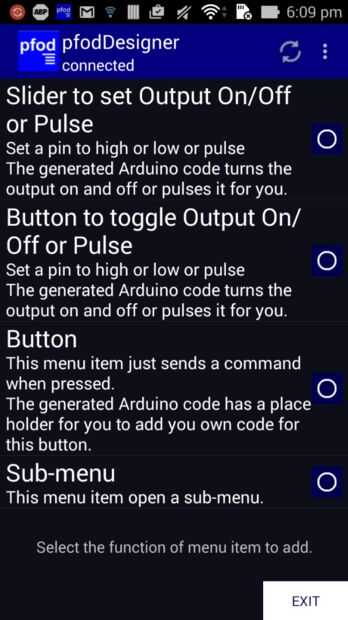

Esta vez elegir "Deslizador para ajustar la potencia de encendido/apagado o pulso"

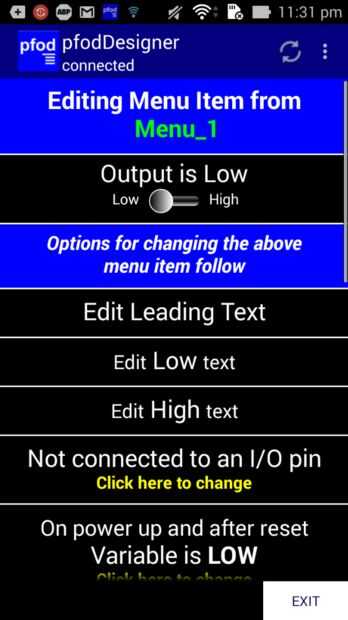

Prueba presionando "Salida es bajo" botón algunas veces a ver cómo cambia de bajo a alto. Haciendo clic en el botón se alternará.
Haga clic en la "edición principal texto" y cambie a "Es de aireación". Tenga en cuenta el espacio al final del texto.
Haga clic en el texto"editar bajo" y cambiar el texto en Off.
Haga clic en "Editar alto texto" y cambiar el texto.

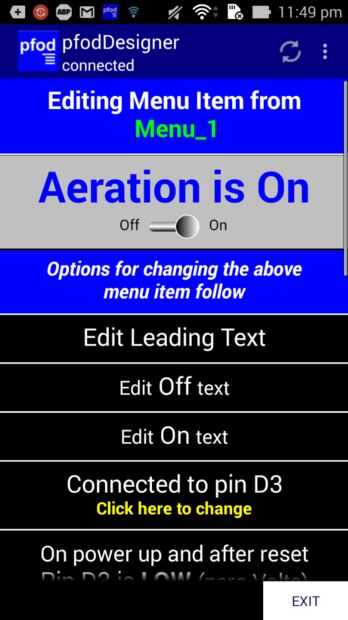

Haga clic en "No conectado a un pin de I/O" y seleccione D3, o algunos otros pin de salida adecuado. Conjunto la fuente Negrita y fuente a fondo azul y fuente tamaño de fuente y plata para + 4, formato de lo que más le convenga.
Trate de hacer clic la aireación es el botón de nuevo y ver cómo es cambios entre encendido y apagado.

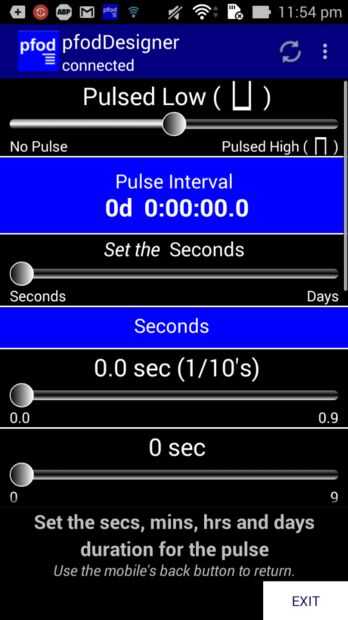

Desplácese hacia abajo y haga clic en "Salida no es pulsada" para establecer el tipo de pulso y la duración. Si utiliza un relé de disparo alta desea la aireación en el tiempo y un pulso bajo para apagar por 45 minutos. Así, mueva el control deslizante a "Pulsada baja". Si el relé se activa bajo seleccione alta pulsada en lugar de otro.

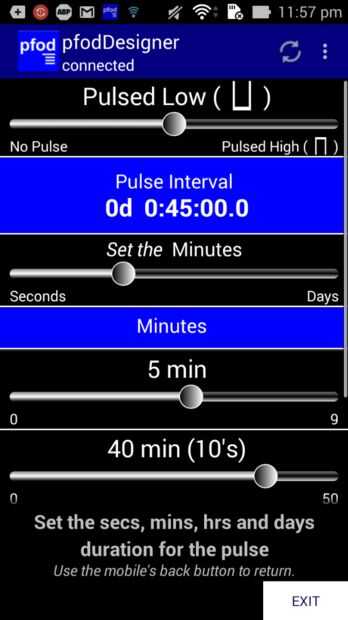

Ahora para definir la duración de 45 minutos, deslice el control deslizante de "Fijar los segundos" hasta que aparezca "Configurar los minutos". Al soltar el deslizador de la pantalla se actualizará con los deslizadores para ajustar los minutos y decenas de minutos. Set de 45 minutos.

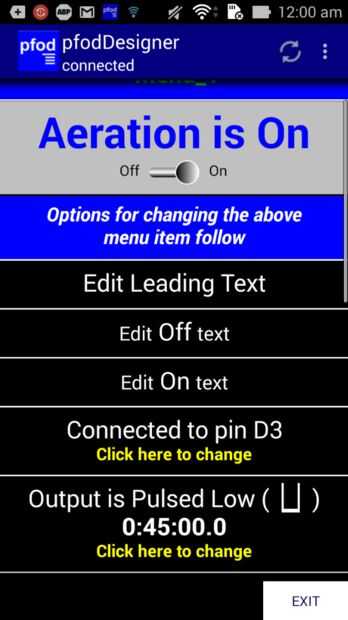

La marcha atrás y si te desplazas abajo usted pueden ver que se ha establecido la dirección del pulso y la duración. Para la prueba que te gustaría un tiempo más corto, digamos 1 minuto o 30 segundos y entonces conjunto largo tiempo de una vez y volver a generar el código una vez que estés seguro que todo está trabajando.
Luego regresar (dos veces) y escuchar el menú de

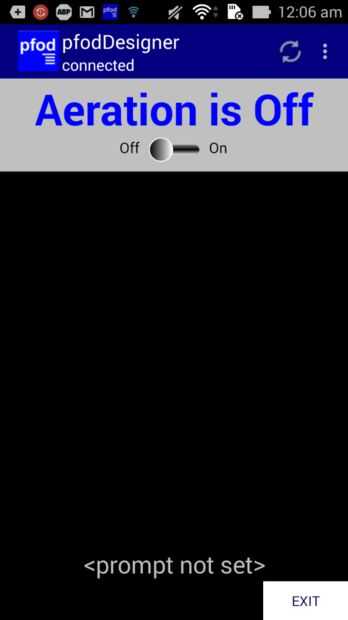

Luego volver atrás y borrar el texto pronto haciendo clic en el Edit del sistema y luego haciendo clic en editar texto de símbolo del sistema y eliminar el texto predeterminado. Escuchar el menú otra vez.

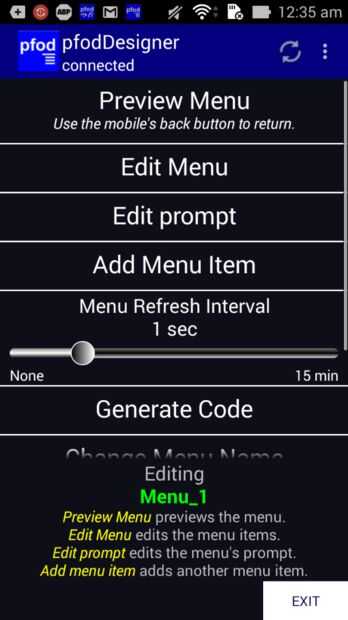

Finalmente en la edición Menu_1 Deslice el menú actualizar intervalo hasta es Lee 1 seg. Esto añadirá un tiempo volver a solicitar para el menú de la arduino a la pfodApp, para que el pfodApp se vuelva a pedir el menú una vez por segundo. De esa manera la pantalla de aireación se actualizará el estado actual de la pecera cuando se agote el pulso.
Eso es todo. Diseño terminado
