Paso 2: Forma el Bicore
-Consulte el diagrama de la imagen.

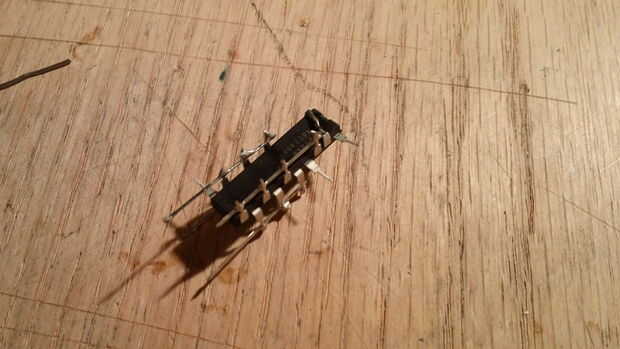

Sostenga el Chip 74AC240 y cuidadosamente doblar las piernas para que coincida con las fotos:
-Esto se puede hacer muchas formas diferentes, pero esto es como lo hice.
-Doble hacia arriba las piernas 5, 7, 9, 11, 13, 15 y 18.
-Dobla las patas 1 y 19 para arriba y en la parte superior para que se toquen.
-Doblar hacia fuera las piernas 10, 17 y 20.

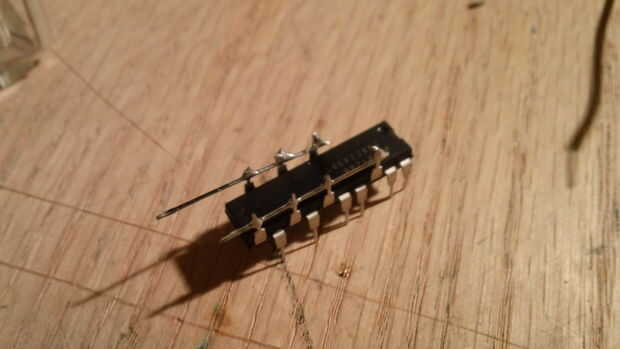

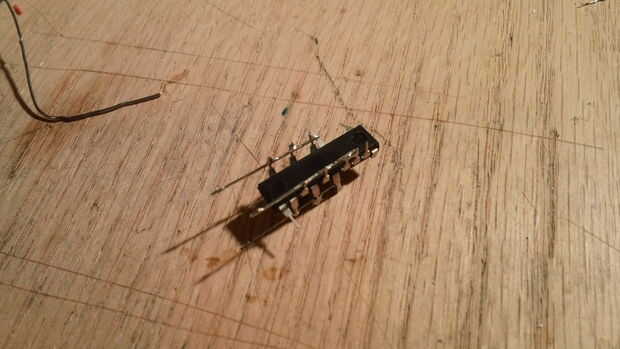

Cables/alambre a las piernas de la soldadura:
(Por ejemplo, 5-7-9, soldar un cable a través de las tres patas de 5, 7 y 9 por lo que todos están conectados.)
5-7-9,
11-13-15-18,
3-4-6-8,
14/12/16,
1-19
