Paso 3: Añadir componentes a la Bicore

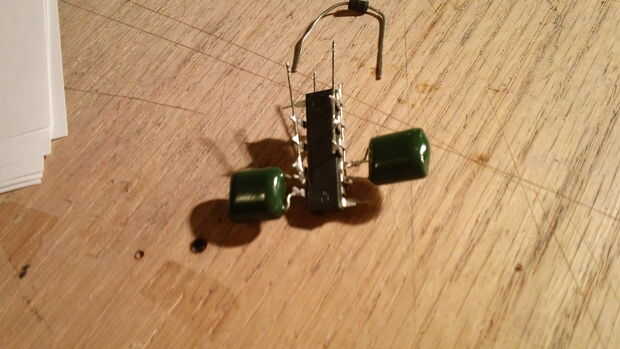

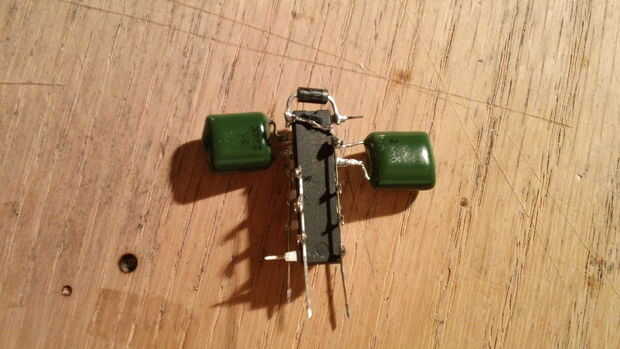

-Añadir el diodo a la parte delantera. Corte los cables cortos y soldarlos a las patas 1 y 20. La banda debe ser cerca de la parte de pierna 20. Algo que me ayuda (porque a menudo se me olvida) es que cuando un símbolo de diodo la línea es el cátodo (extremo negativo). La línea en el símbolo debe coincidir con la línea en el diodo y el lado plano del LED. :-)

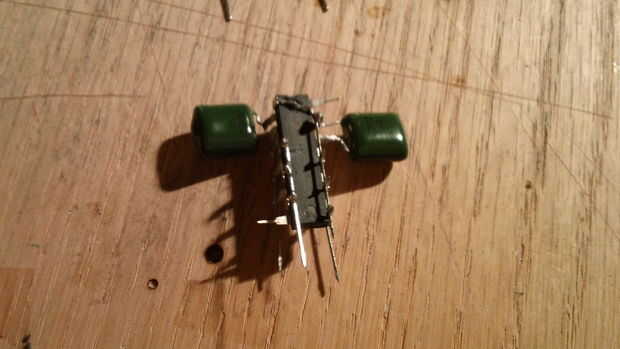

-Añadir la resistencia de 4.7m. Corte los cables cortos y fíjelo a la parte inferior entre la pata 2 y 17.

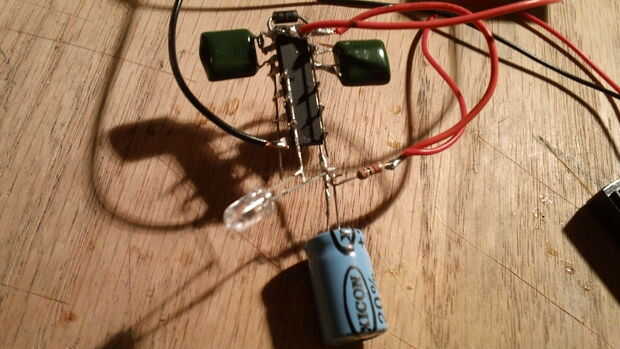

-Añadir el condensador de 1000µF. El cátodo (el lado con la barra o la flecha está apuntando demasiado) a 12 de la pierna de la soldadura.

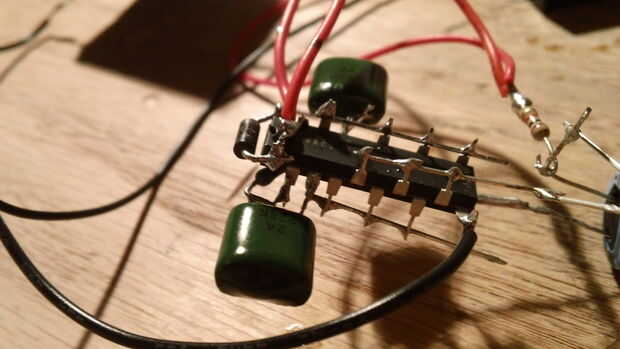

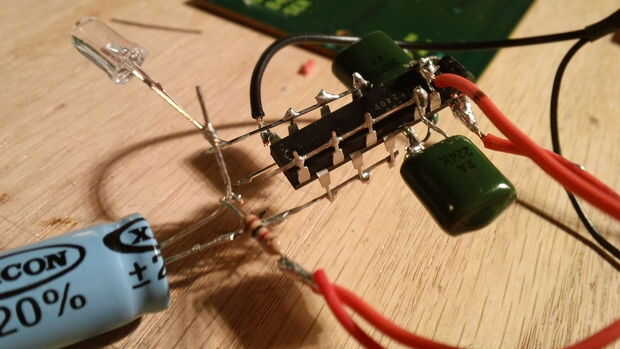

-Ahora hay 2 cosas soldadas al ánodo 1000µF: los ánodos de lo LED y de un lado de la resistencia de 1K.
-El otro cable del LED (cátodo, el lado plano) se suelda a la pata 9.

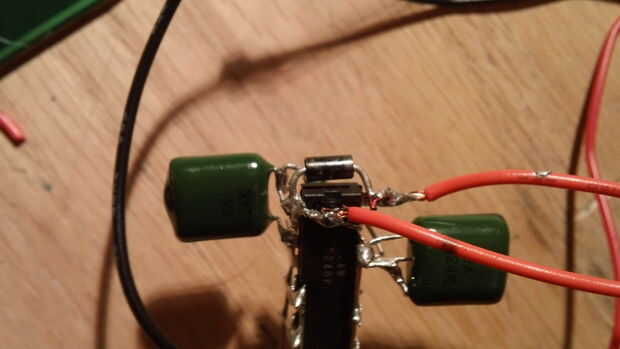

-Soldar un cable desde el extremo de la resistencia de 1K a 20 Leg. Esto se atribuirá también hacia el lado positivo de la batería.
