Paso 3: Control de los LEDs

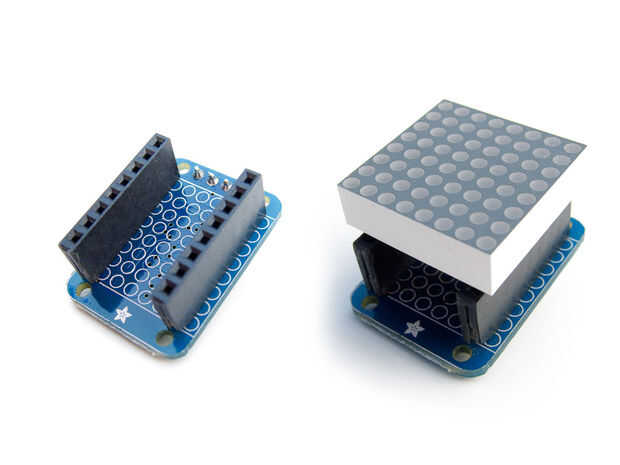

Siga las instrucciones que vienen con la mochila de matriz de LED para la soldadura en el reloj de datos de energía de 4 pines. Entonces, en lugar de soldar sobre la matriz de LED que viene con él, la soldadura de dos filas de encabezados femeninas a la mochila. Enchufe la matriz de LED mini incluida en las cabeceras.

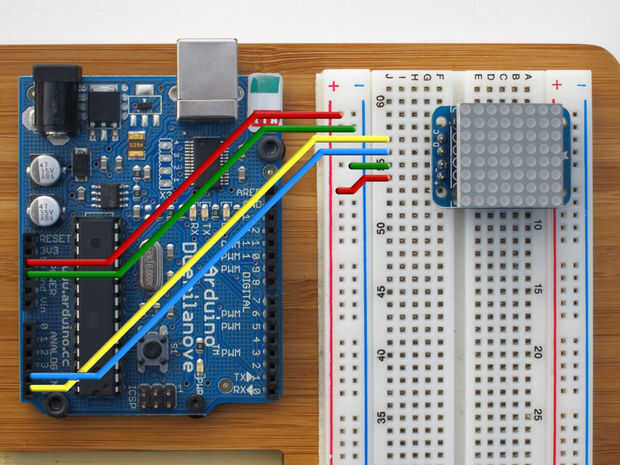

Enchufe la matriz en un protoboard y conecte de la siguiente manera:
- Conectar el pin CLK en la mochila al pin analógico 5 en el Arduino.
- Conectar las DAT al pin analógico 4 en el Arduino.
- Conectar el GND al pin de tierra en el Arduino.
- Conecte VCC + 5v de alimentación.
Descargar las bibliotecas biblioteca de Adafruit LED mochila y GFX Adafruit e instalarlos en su computadora copias de cada uno a la carpeta "libraries" de la carpeta de sketch de Arduino de la computadora. Subir el archivo "matrix8x8" a su Arduino y verificar que está funcionando la mochila de LED. Los pernos de la matriz de LED no hagan buen contacto en los encabezados de hembra, que tal vez necesite mover o Retire parcialmente para hacer contacto y permitir que todas las filas y columnas a la luz.

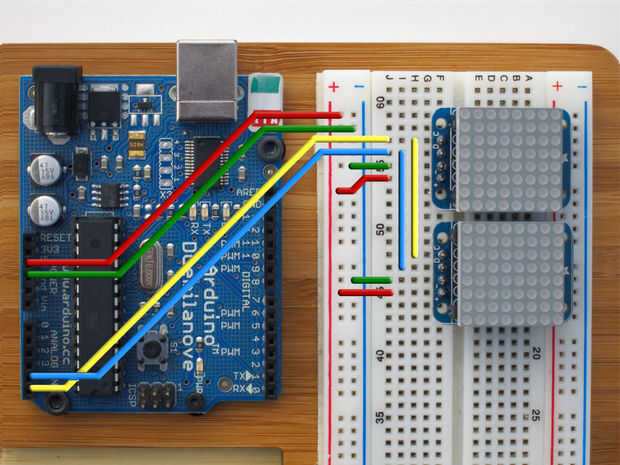

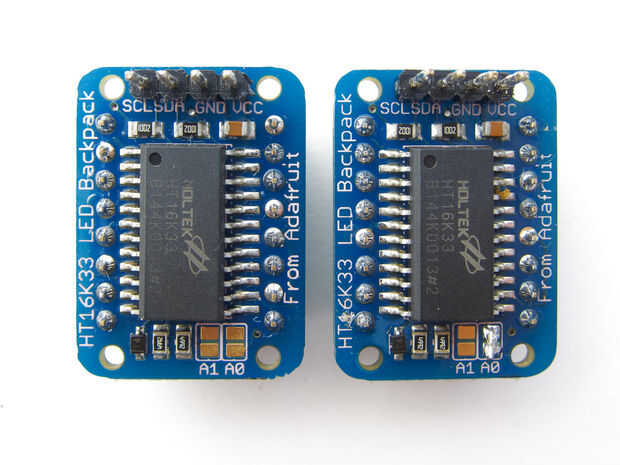

Repita el proceso con la segunda mochila de LED, pero esta vez tendrá que fijar una nueva dirección para él por un puente de soldadura a través de las almohadillas de A0 en la mochila. Vuelva a ejecutar el código "matrix8x8", pero cambia la línea "matrix.begin(0x70)" a "matrix.begin(0x71)" para que el código aborda la mochila nueva de LED.
