Paso 4: Conectar el Joystick

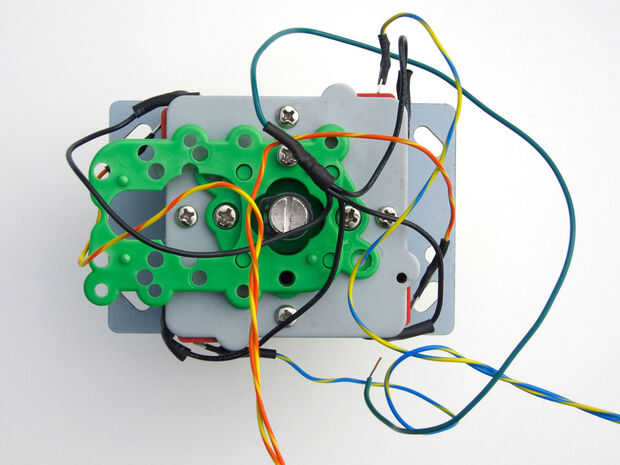

En un terminal de cada interruptor, soldar un cable de 3". Trence el otro extremo de los cuatro de estos alambres y soldadura a un alambre de 12". Este es el terreno común para todos los cuatro interruptores.

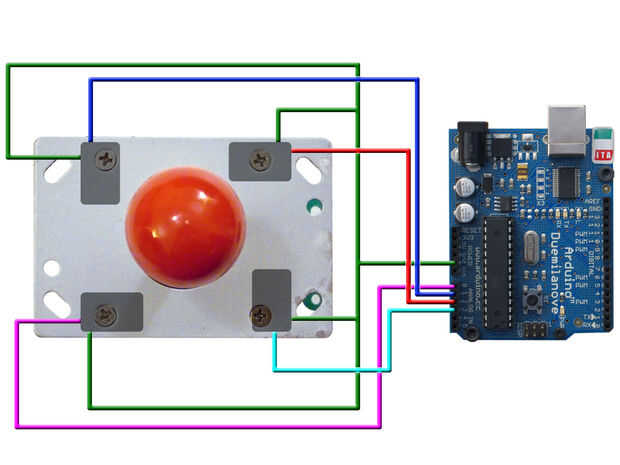

Soldar un cable de 12" a la terminal restante de cada interruptor, luego conectarlos como sigue:
- Conecte el interruptor de la parte inferior (activado cuando empujas hacia arriba) al pin analógico 0 en Arduino.
- Conecte el interruptor izquierdo (activado al pulsar derecha) al pin analógico 1 de Arduino.
- Conecte el interruptor superior (activado cuando usted empuja hacia abajo) al pin analógico 2 en el Arduino.
- Conecte el interruptor de la derecha (activado al pulsar izquierda) al pin analógico 3 en el Arduino.
- Conecte el cable de tierra común con el conector de tierra en el Arduino.
