Paso 6: Conecta tu matriz de LED

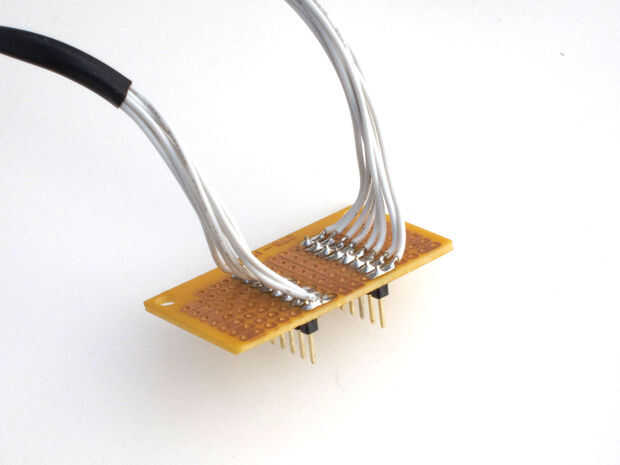

Podría conectar cada cable en los encabezados en la mochila de matriz individualmente, pero probablemente harás un montón de enchufar y desenchufar, por lo podría llegar a ser una real molestia. En cambio usted quiere soldar cada cable en una tira de jefe varón y conecte en la mochila de la matriz. Montara las tiras de encabezado en un trozo de placa de prototipos para poder enchufe y desenchufe todos los 16 pines juntos.

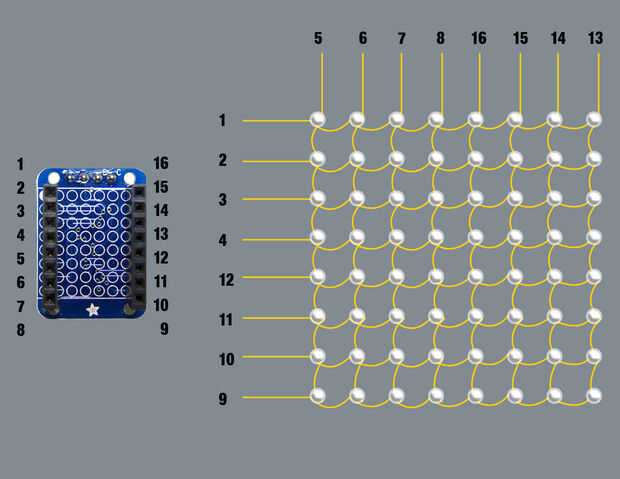

Filas 1-4 conectan a los pines 1-4 en la mochila de la matriz (pines numeración comienza en la parte superior izquierda como buscas en la mochila con las clavijas de alimentación/tierra/datos/reloj 4 pines en la parte superior). Columnas 1-4 conectan a los pines 5-8. La numeración de los pines se envuelve alrededor para el pin 9 es en la parte inferior derecha. Filas 5-8 conectan a pines 12-9, y columnas 5-8 conectan a los pines 16-13. Consulte el diagrama para más claridad.

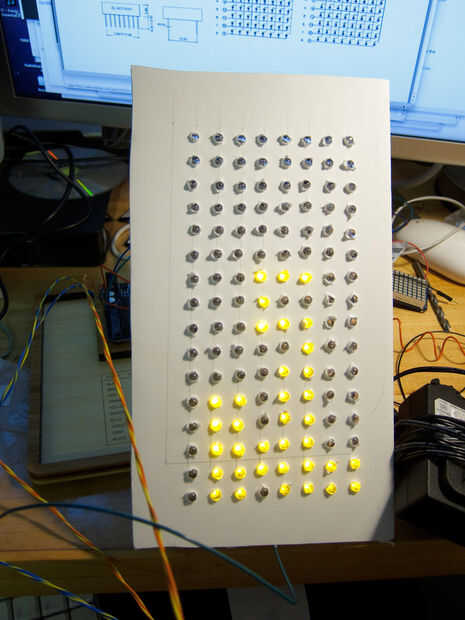

Conecte cada matriz en una mochila y correr a la misma "matrix8x8" programa que hiciste para el mini LED matrices en el paso 4. Si cada uno trabaja, puede cargar el programa de juego. Si no funciona, compruebe que las filas y las columnas de la matriz de LED grande están conectadas a los pines correctos de la mochila. La matriz de LED en la plantilla de espuma que hizo para el montaje de montaje puede hacer más fácil poner a prueba todo el sistema.
